Brûleur Oertli OES 540 GM-GI (300018944D1)

OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

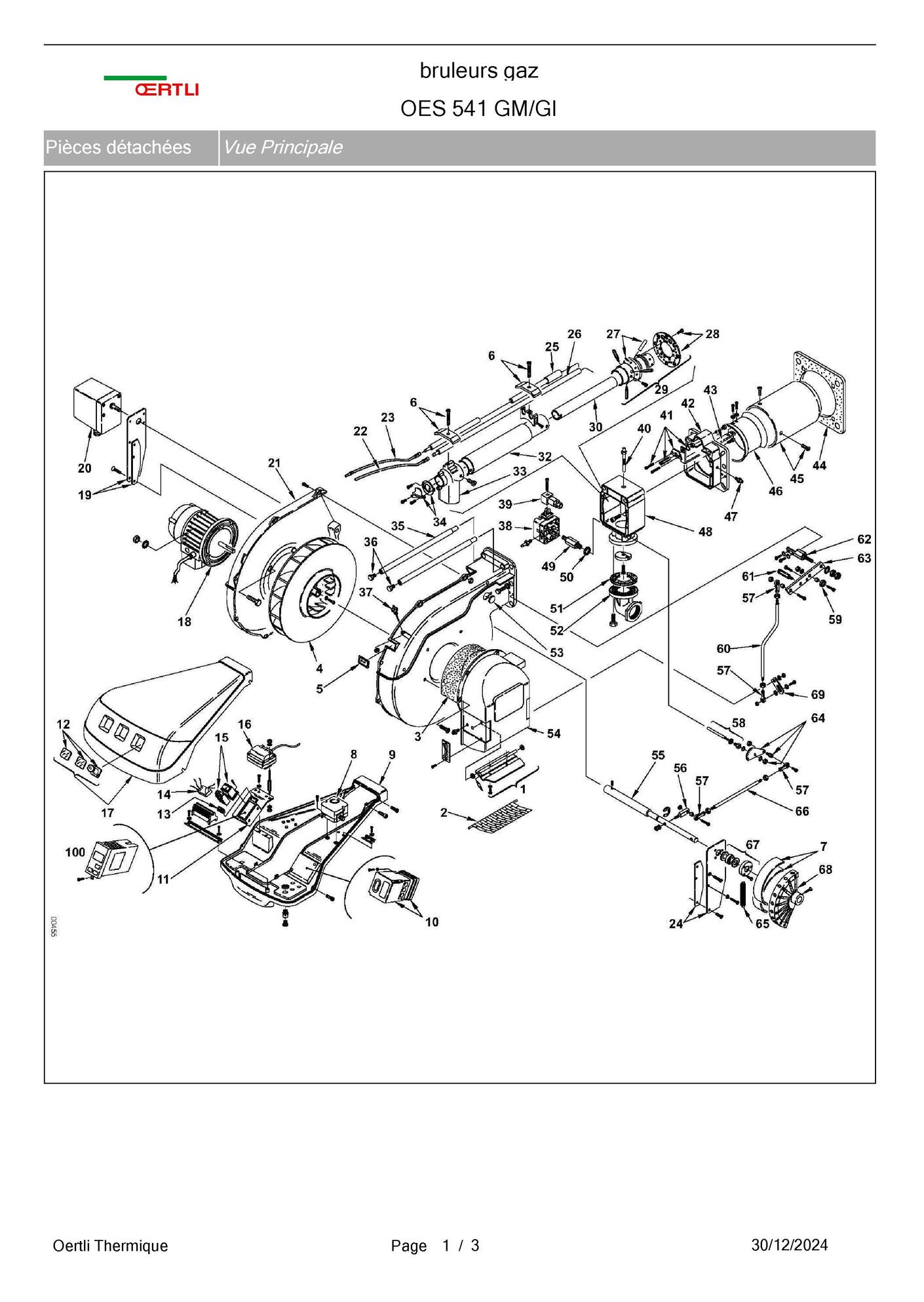

page 1

Position

Schéma

108194	Groupe volet air	1
108066	Grille protection	2
108067	Insonorisant	3
108070	Turbine	4
108068	Oeilleton	5
108075	Bride (x10)	6
108189	Ressort	7
108076	Pressostat air	8
108077	Plaque support	9
144021	Relais lfl 1.333 landis	10
108323	Support	11
108085	S/e voyants	12
108161	Interrupteur	13
108083	Filtre	14
108071	Contacteur demarrage	15
108074	Transformateur	16
180051	Filtre antipa prem kn-8kp	17
108086	Moteur	18
108334	Platine blocage	19
108329	Servomoteur sqn31.402a2700	20
108090	Couvercle	21
108344	Cable sonde d ionisation	22
108343	Cable d allumage (x2)	23
108335	Plaque	24
108097	Electrode	25
108098	Sonde ionisation	26
108099	Tube injecteur ( x10 )	27
108100	Diffuseur	28
108101	Distributeur	29
108104	Tube interieur	30
108106	Tube exterieur	32
108107	Coude	33
108095	Disque	34
108094	Glissiere	35
108091	Vis (x10)	36
108093	Mamelon	37
108331	Pressostat gaz	38
108248	Prise	39
108125	Vis	40
108126	Regulateur de pression	41
108127	Facade	42
108128	Equerre support	43
108131	Joint	44
108130	Tube de flamme	45
108129	Obturateur	46
108133	Mamelon	47
108336	Manchon	48
108330	Mamelon	49
108109	Rondelle (x10)	50
108116	Joint	51
108117	Bride et coude	52
108345	Bouchon	53
108337	Boitier aspiration	54
108152	Groupe arbre	55
108185	Levier	56
108138	Rotule	57
108135	Axe vanne papillon	58
108144	Roulement	59
108338	Tirant	60
108166	Glissiere	61
108339	Vis creuse	62
108181	Levier	63
108340	Secteur gradue	64
108167	Ressort	65
108137	Tirant	66
108186	Roulement	67
108183	Came	68
108341	Levier	69
130990	Bloc actif rwf 40	100
108353	Bobine electrovanne	-
108355	Bobine electrovanne	-
106628	Bride entree 2	-
106631	Bride sortie 2	-
108423	Buse pour regulateur	-
108426	Cable alimentation skp	-
108425	Cable connection manostat	-
108424	Cable connection skp	-
083241	Cable racc. a.prise 4-pol	-
083240	Cable racc. a.prise 7-pole	0
108380	Code article a controler	0
108290	Code article a controler	0
300009805	Controleur etancheite vps504 s02	-
108354	Element filtrant	-
108352	Kit filtre gf 5080/1	-
106973	Kit jts toriq.dmv 512/520	-
108419	Manostat qpl12.050a00	-
108420	Servomoteur skp13.110b27	-
108421	Servomoteur skp25	0
130710	Set protection differentielle	-
120742	Sonde a cable qaz 21.5220	-
120735	Sonde applq qad21-201	-
130894	Sonde exterieur qac.22	-
130993	Sonde pression 0-16 bar	-
130992	Sonde pression 0-2,5bar	-
108379	Sub-unit gasstraat ...	0
108055	Sub-unit gasstraat: mbd ...	0

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Brûleur Oertli OES 540 GM-GI (300018944D1)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Groupe volet air	Oertli Réf fabricant: 108194
	2 page 1	Grille protection	Oertli Réf fabricant: 108066	avec délai sur devis
	3 page 1	Insonorisant	Oertli Réf fabricant: 108067
	4 page 1	Turbine	Oertli Réf fabricant: 108070
	5 page 1	Oeilleton	Oertli Réf fabricant: 108068
	6 page 1	Bride	Oertli Réf fabricant: 108075
	7 page 1	Ressort (2x)	Oertli Réf fabricant: 108189
	8 page 1	Pressostat air	Oertli Réf fabricant: 108076
	9 page 1	Plaque support	Oertli Réf fabricant: 108077	avec délai sur devis
	10 page 1	Relais lfl 1.333	Oertli Réf fabricant: 144021
	11 page 1	Support	Oertli Réf fabricant: 108323
	12 page 1	S/e voyants	Oertli Réf fabricant: 108085	avec délai sur devis
	13 page 1	Interrupteur	Oertli Réf fabricant: 108161	avec délai sur devis
	14 page 1	Filtre	Oertli Réf fabricant: 108083
	15 page 1	Contacteur demarrage	Oertli Réf fabricant: 108071
	16 page 1	Transformateur	Oertli Réf fabricant: 108074
	17 page 1	Filtre antiparasite	Oertli Réf fabricant: 180051
	18 page 1	Moteur	Oertli Réf fabricant: 108086
	19 page 1	Platine blocage	Oertli Réf fabricant: 108334	avec délai sur devis
	20 page 1	Servomoteur	Oertli Réf fabricant: 108329
	21 page 1	Couvercle	Oertli Réf fabricant: 108090
	22 page 1	Cable sonde dionisation	Oertli Réf fabricant: 108344
	23 page 1	Cable dallumage (x2)	Oertli Réf fabricant: 108343
	24 page 1	Plaque	Oertli Réf fabricant: 108335	avec délai sur devis
	25 page 1	Electrode	Oertli Réf fabricant: 108097
	26 page 1	Sonde d ionisation	Oertli Réf fabricant: 108098
	27 page 1	Tube injecteur ( x10 )	Oertli Réf fabricant: 108099
	28 page 1	Diffuseur	Oertli Réf fabricant: 108100
	29 page 1	Distributeur	Oertli Réf fabricant: 108101
	30 page 1	Tube interieur	Oertli Réf fabricant: 108104
	32 page 1	Tube exterieur	Oertli Réf fabricant: 108106
	33 page 1	Coude	Oertli Réf fabricant: 108107
	34 page 1	Disque	Oertli Réf fabricant: 108095
	35 page 1	Glissiere oes 541/542	Oertli Réf fabricant: 108094
	36 page 1	Vis (10x)	Oertli Réf fabricant: 108091
	37 page 1	Mamelon double oes 541/542	Oertli Réf fabricant: 108093
	38 page 1	Pressostat gaz	Oertli Réf fabricant: 108331
	39 page 1	Prise	Oertli Réf fabricant: 108248	avec délai sur devis
	40 page 1	Vis	Oertli Réf fabricant: 108125
	41 page 1	Regulateur	Oertli Réf fabricant: 108126
	42 page 1	Facade	Oertli Réf fabricant: 108127
	43 page 1	Equerre support	Oertli Réf fabricant: 108128
	44 page 1	Joint	Oertli Réf fabricant: 108131
	45 page 1	Tube de flamme	Oertli Réf fabricant: 108130	avec délai sur devis
	46 page 1	Obturateur	Oertli Réf fabricant: 108129
	47 page 1	Mamelon double oes 541/542	Oertli Réf fabricant: 108133
	48 page 1	Manchon	Oertli Réf fabricant: 108336	avec délai sur devis
	49 page 1	Mamelon double oes 541 lz	Oertli Réf fabricant: 108330
	50 page 1	Rondelle (10x)	Oertli Réf fabricant: 108109
	51 page 1	Joint	Oertli Réf fabricant: 108116
	52 page 1	Bride et coude	Oertli Réf fabricant: 108117	avec délai sur devis
	53 page 1	Bouchon	Oertli Réf fabricant: 108345	avec délai sur devis
	54 page 1	Boitier aspiration	Oertli Réf fabricant: 108337
	55 page 1	Groupe arbre	Oertli Réf fabricant: 108152
	56 page 1	Levier	Oertli Réf fabricant: 108185
	57 page 1	Rotule	Oertli Réf fabricant: 108138
	58 page 1	Axe vanne papillon	Oertli Réf fabricant: 108135
	59 page 1	Roulement oes 541/542	Oertli Réf fabricant: 108144
	60 page 1	Tirant oes 541 gi	Oertli Réf fabricant: 108338
	61 page 1	Glissiere oes 541/542	Oertli Réf fabricant: 108166
	62 page 1	Vis creuse	Oertli Réf fabricant: 108339
	63 page 1	Levier oes 541/542	Oertli Réf fabricant: 108181
	64 page 1	Secteur gradue	Oertli Réf fabricant: 108340
	65 page 1	Ressort	Oertli Réf fabricant: 108167
	66 page 1	Tirant oes 541	Oertli Réf fabricant: 108137
	67 page 1	Roulement oes 541/542	Oertli Réf fabricant: 108186
	68 page 1	Came	Oertli Réf fabricant: 108183
	69 page 1	Levier oes 541 gi	Oertli Réf fabricant: 108341
	100 page 1	Bloc actif rwf 40	Oertli Réf fabricant: 130990	avec délai sur devis
		Bobine electrovanne (nr1561)	Oertli Réf fabricant: 108353
		Bobine electrovanne ...	Oertli Réf fabricant: 108355
		Bride entree 2" rampe vef ...	Oertli Réf fabricant: 106628
		Bride sortie 2" rampe vef ...	Oertli Réf fabricant: 106631
		Buse pour regulateur	Oertli Réf fabricant: 108423
		Cable alimentation skp	Oertli Réf fabricant: 108426
		Cable connection manostat	Oertli Réf fabricant: 108425
		Cable connection skp	Oertli Réf fabricant: 108424
		Cable racc. a.prise 4-pole	Oertli Réf fabricant: 083241
		Cable racc. a.prise 7-pole	Oertli Réf fabricant: 083240	avec délai sur devis
		Code article a controler	Oertli Réf fabricant: 108380	avec délai sur devis
		Code article a controler	Oertli Réf fabricant: 108290	avec délai sur devis
		Controleur etancheite vps504 s02 Code article PEX: 117800	Oertli Réf fabricant: 300009805	± 3 jours ouvrés sur devis
		Element filtrant	Oertli Réf fabricant: 108354
		Kit filtre gf 5080/1	Oertli Réf fabricant: 108352
		Kit jts toriq.dmv 512/520	Oertli Réf fabricant: 106973
		Manostat qpl12.050a00	Oertli Réf fabricant: 108419
		Servomoteur skp13.110b27	Oertli Réf fabricant: 108420
		Servomoteur skp25	Oertli Réf fabricant: 108421	avec délai sur devis
		Set protection differentiel	Oertli Réf fabricant: 130710
		Sonde chaudiere landis	Oertli Réf fabricant: 120742
		Sonde de depart qad21	Oertli Réf fabricant: 120735
		Sonde exterieur qac 22	Oertli Réf fabricant: 130894
		Sonde pression 0-16 bar	Oertli Réf fabricant: 130993
		Sonde pression 0-2,5bar	Oertli Réf fabricant: 130992
		Sub-unit gasstraat ...	Oertli Réf fabricant: 108379	avec délai sur devis
		Sub-unit gasstraat: mbd ...	Oertli Réf fabricant: 108055	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Brûleur Oertli OES 540 GM-GI (300018944D1) ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
