Chaudière Oertli CU 150 CONDENS (300005506)



OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

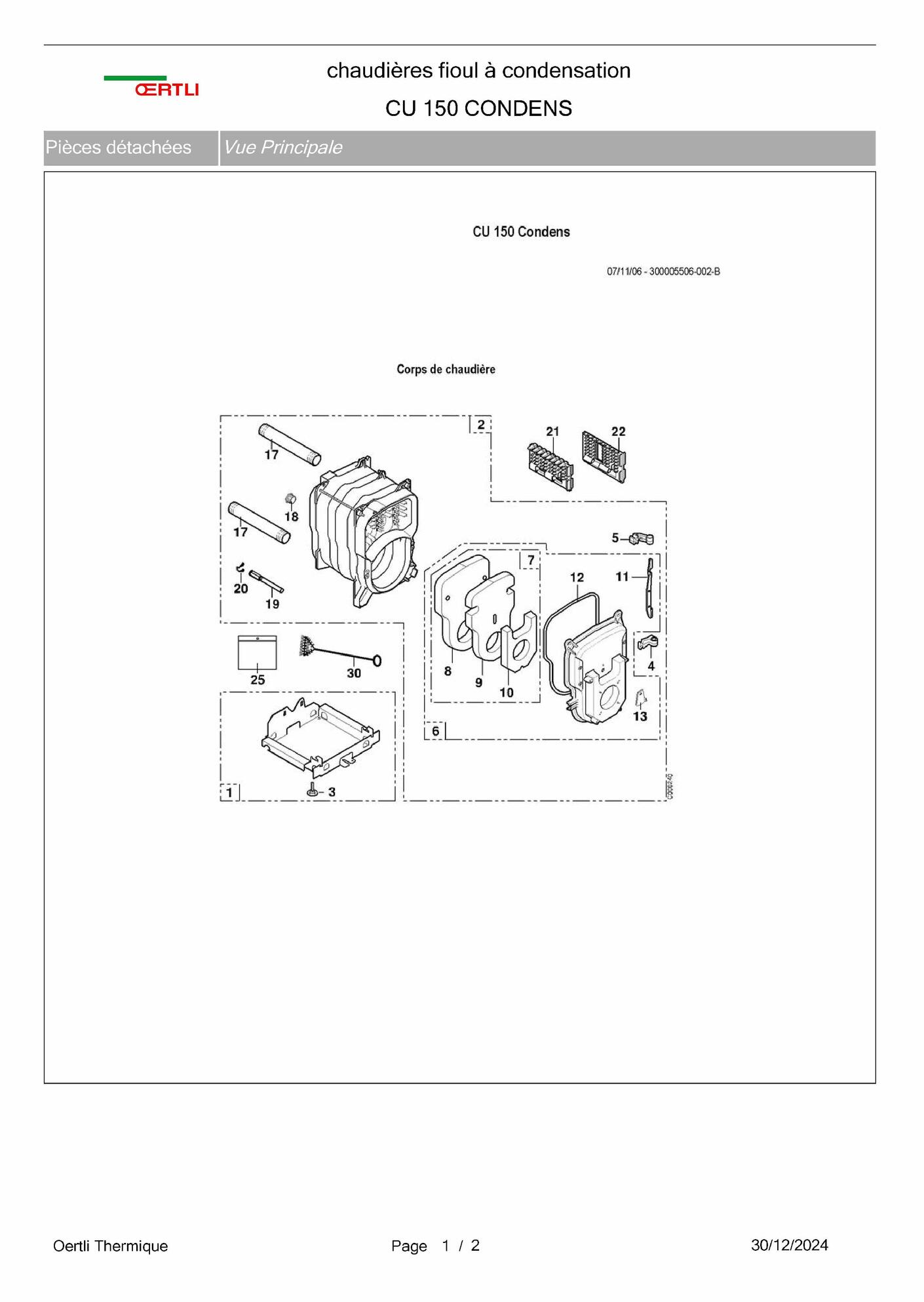

page 1

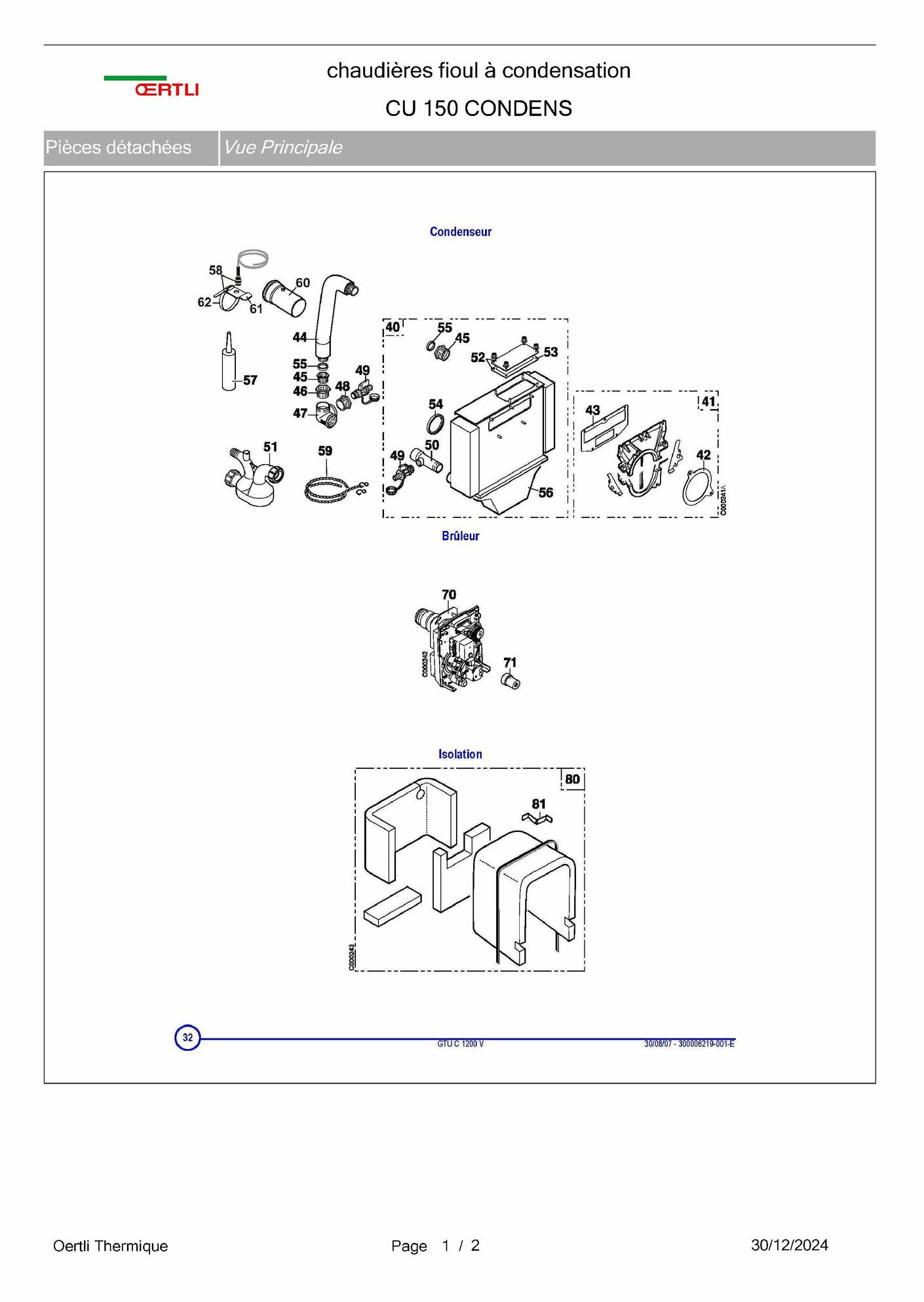

page 3

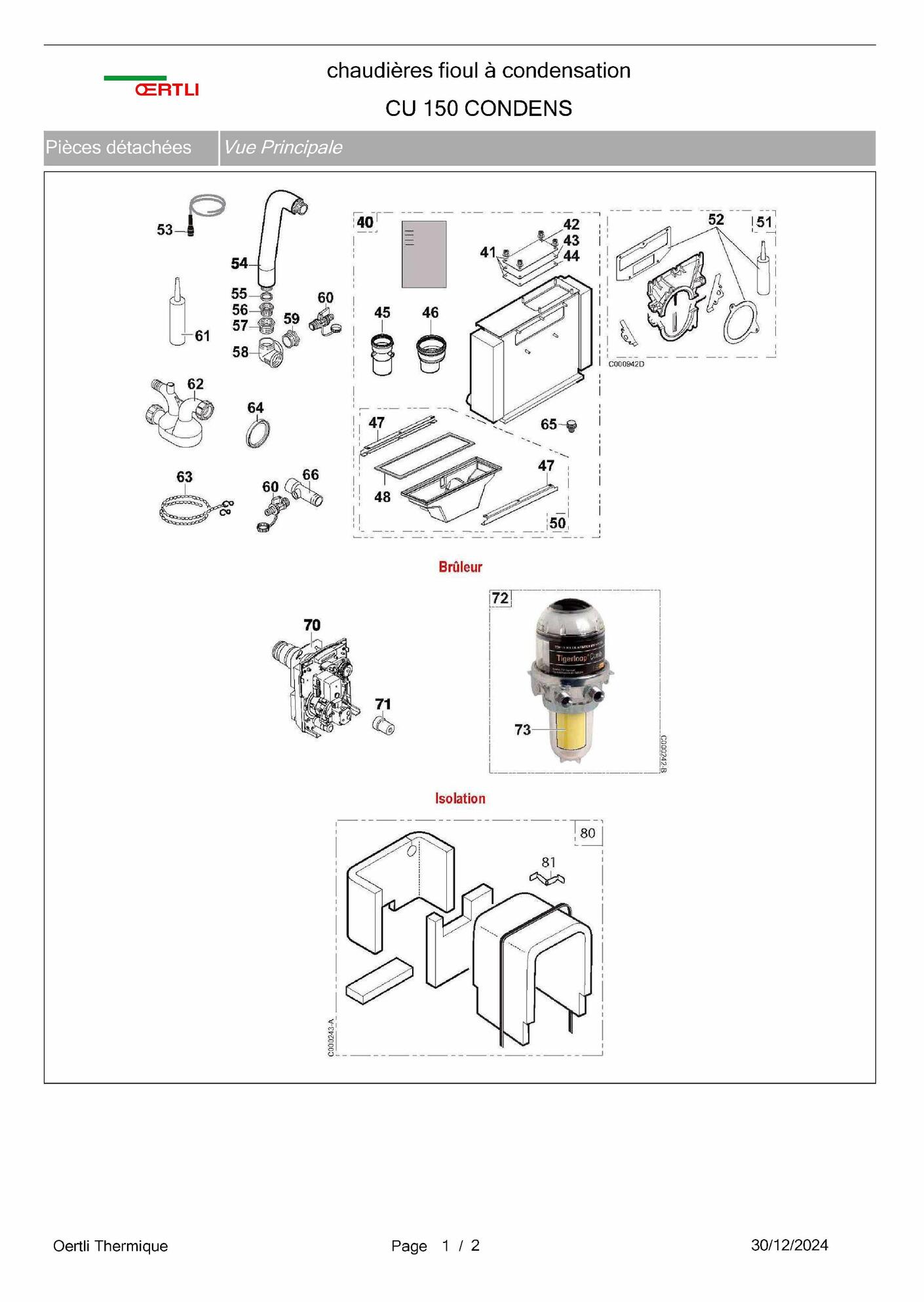

page 5

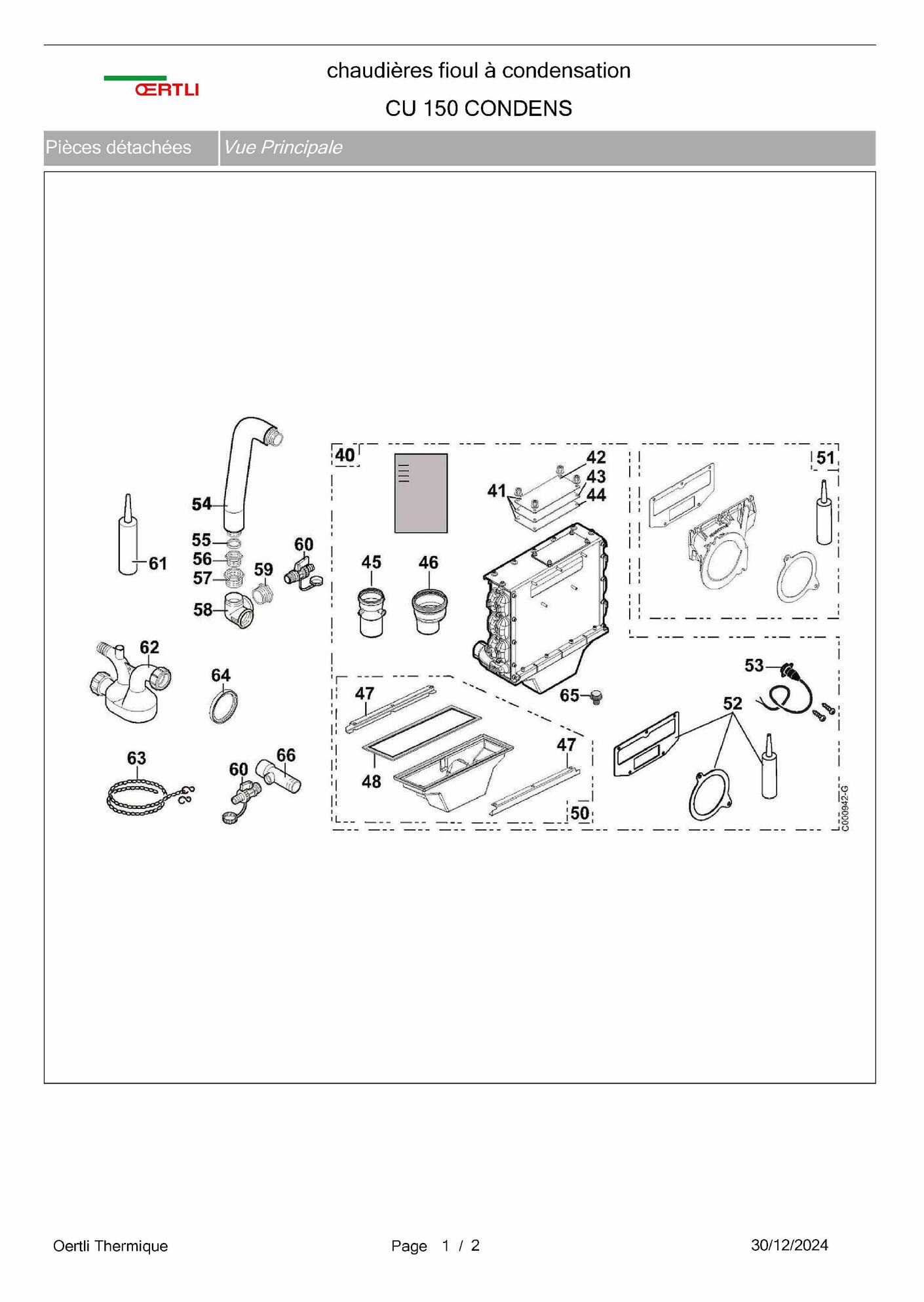

page 7
page 9

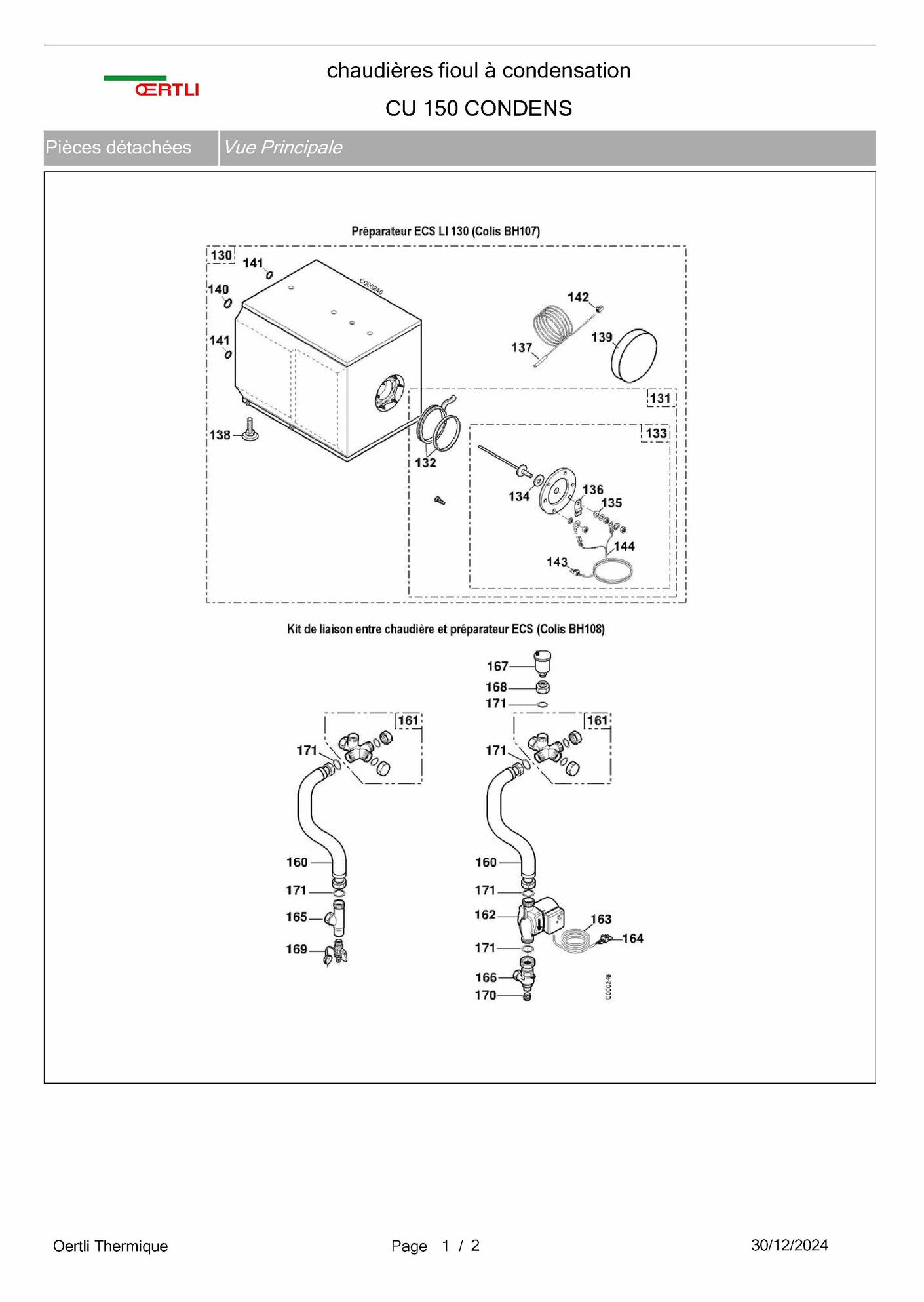

page 11
Pièces détachées Chaudière Oertli CU 150 CONDENS (300005506) chez Pièces Express


Référence fabricant
Position Schéma
100001612 Preparateur li130 / ta bh107 130
182559 Tampon complet t.a. (d.112) sans le cable 131
126479 Kit joint 7 mm + jonc 132
182277 Anode titane complete (p.r) 133
182280 Joint viton 20x8.5x2 134
124474 Entretoise nylon 135
182076 Patte de fixation sonde 136
182106 Sonde kvt 60 lg 5m 137
180331 Pied regl v1939 m10x35 138
89534040 Bande d isolation bride 139
182077 Joint epdm 30x19x3 140
182078 Joint epdm 24x17x3 141
300008957 Conn rast 5 2 pts s.ecs 142
182279 Remplacer par 300008956 143
182560 Conn t.a. mont ho5 2g 2.5 m 144
181521 Flex inox calorif lg1000 160
182081 Ens croix racc 1 1/4 161
181526 Circulateur ups 15-50 130 3h 162
182082 Cable ali pompe de charge 163
300009076 Conn rast 5 3 pts 3611 03 f52k06m08p620 164
182083 Coude laiton 90° rp3/4-g1-rp1/2 165
182084 Clap antiret equ rp3/4 g1 166
181525 Purgeur air autom ove 3/8 167
181524 Reduction laiton g1 -g3/8 168
181971 Robinet de vidange sans joint 1/2 169
122415 Bouchon plein 1/2 170
122418 Joint 30x21x2 171


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Chaudière Oertli CU 150 CONDENS (300005506)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
1 page 1 Socle 3el. gt123/gt1203v

Oertli
Réf fabricant: 182109
1 page 1 Socle corps de chaudiere 4el

Oertli
Réf fabricant: 182087
Corps gtuc123/1203v condensation pr Oertli 200004130
2 page 1 Corps gtuc123/1203v condensation pr
Code article PEX: 114881
Oertli
Réf fabricant: 200004130
± 3 jours ouvrés
1 526,40 € TTC
Corps gtuc124/1204v condensation pr Oertli 200004131
2 page 1 Corps gtuc124/1204v condensation pr
Code article PEX: 114882
Oertli
Réf fabricant: 200004131
± 3 jours ouvrés
2 536,80 € TTC
3 page 1 Pied reglable m10 x 35

Oertli
Réf fabricant: 180331
4 page 1 Charniere inferieure

Oertli
Réf fabricant: 123192
5 page 1 Charniere superieure

Oertli
Réf fabricant: 123193
6 page 1 Porte foyere + isolation

Oertli
Réf fabricant: 181532
Kit isolation porte foyere Oertli 702310
7 page 1 Kit isolation porte foyere
Code article PEX: 128248
Oertli
Réf fabricant: 702310
en stock
75,36 € TTC
8 page 1 Isol arriere porte gt120

Oertli
Réf fabricant: 181535
9 page 1 Isol inter porte gt120

Oertli
Réf fabricant: 181534
10 page 1 Isol avant porte gt120

Oertli
Réf fabricant: 181533
11 page 1 Axe pour porte foyere

Oertli
Réf fabricant: 123196
12 page 1 Joint d.10.5 silicone ( ...

Oertli
Réf fabricant: 121870
Volet complete porte foyere Oertli 200006328
13 page 1 Volet complete porte foyere
Code article PEX: 115216
Oertli
Réf fabricant: 200006328
en stock
8,46 € TTC
Tube depart/retour Oertli 300005411
17 page 1 Tube depart/retour
Code article PEX: 117006
Oertli
Réf fabricant: 300005411
± 3 jours ouvrés
29,52 € TTC
18 page 1 Bouchon 1/2"

Oertli
Réf fabricant: 600684
19 page 1 Doigt de gant

Oertli
Réf fabricant: 123205
20 page 1 Ressort de maintien

Oertli
Réf fabricant: 120166
21 page 1 Turbulateur central

Oertli
Réf fabricant: 121867
22 page 1 Turbulateur droit

Oertli
Réf fabricant: 121868
25 page 1 Sachet visserie corps

Oertli
Réf fabricant: 121874
30 page 1 Brosse nylon d.50 x 100 ...

Oertli
Réf fabricant: 121883
40 page 3 Condenseur awr 14-32-dd

Oertli
Réf fabricant: 703581
Kit condenseur awr 314-32 comp d.80mm Oertli 200022758
40 page 7 Kit condenseur awr 314-32 comp d.80mm
Code article PEX: 116001
Oertli
Réf fabricant: 200022758
± 3 jours ouvrés
3 627,60 € TTC
Kit condenseur awr 314-32 comp d.80mm Oertli 200017666
40 page 5 Kit condenseur awr 314-32 comp d.80mm
Code article PEX: 116001
Oertli
Réf fabricant: 200017666
± 3 jours ouvrés
3 627,60 € TTC
41 page 3 Buse chaudiere fioul ...

Oertli
Réf fabricant: 703582
Trappe visite+joints condenseur awr-ga Oertli 200017275
Trappe visite+joints condenseur awr-ga
Code article PEX: 115813
Oertli
Réf fabricant: 200017275
± 3 jours ouvrés
320,40 € TTC
42 page 3 Joint plat element buse ...

Oertli
Réf fabricant: 703583
Trappe visite condenseur awr-ga Oertli 300022182
Trappe visite condenseur awr-ga
Code article PEX: 119118
Oertli
Réf fabricant: 300022182
± 3 jours ouvrés
87,00 € TTC
43 page 3 Joint plat buse condenseur

Oertli
Réf fabricant: 703584
Kit joints trappe condenseur 314kv Oertli 300021729
Kit joints trappe condenseur 314kv
Code article PEX: 422034
Oertli
Réf fabricant: 300021729
en stock
50,88 € TTC
44 page 3 Flexible inox cal.lg350

Oertli
Réf fabricant: 182085
Kit joints trappe condenseur 314kv Oertli 300021740
Kit joints trappe condenseur 314kv
Code article PEX: 422034
Oertli
Réf fabricant: 300021740
en stock
50,88 € TTC
Manchon pps d80m-80f dy903 Oertli 100015319
Manchon pps d80m-80f dy903
Code article PEX: 380272
Oertli
Réf fabricant: 100015319
± 3 jours ouvrés
sur devis
45 page 3 Raccord g 1"- r 1"

Oertli
Réf fabricant: 703585
Adaptateur pps d80m-110f dy902 Oertli 100015318
Adaptateur pps d80m-110f dy902
Code article PEX: 114320
Oertli
Réf fabricant: 100015318

obsolète

46 page 3 Reduction n.241 1"1/4-1"

Oertli
Réf fabricant: 703586
47 page 3 Distributeur n221 1"1/4

Oertli
Réf fabricant: 703587
Fixation bac condens awr314-32 buse80 Oertli 300022767
Fixation bac condens awr314-32 buse80
Code article PEX: 119181
Oertli
Réf fabricant: 300022767
± 3 jours ouvrés
49,44 € TTC
Joint bac condens awr314-32 comp 80 Oertli 300029498
48 page 7 Joint bac condens awr314-32 comp 80
Code article PEX: 120158
Oertli
Réf fabricant: 300029498
± 3 jours ouvrés
12,60 € TTC
Joint bac plast condens awr314-32 buse80 Oertli 300022766
48 page 5 Joint bac plast condens awr314-32 buse80
Code article PEX: 119180
Oertli
Réf fabricant: 300022766
en stock
23,04 € TTC
48 page 3 Mamelon n241 1"1/4 x 1/2"

Oertli
Réf fabricant: 703588
49 page 3 Robinet de vidange 1/2"

Oertli
Réf fabricant: 181971
Bac cplt condens awr314-32 comp 80 Oertli 300029499
50 page 7 Bac cplt condens awr314-32 comp 80
Code article PEX: 120159
Oertli
Réf fabricant: 300029499
± 3 jours ouvrés
562,80 € TTC
Bac plast cplt condens awr314-32 buse 80 Oertli 300022765
50 page 5 Bac plast cplt condens awr314-32 buse 80
Code article PEX: 119179
Oertli
Réf fabricant: 300022765
± 3 jours ouvrés
458,40 € TTC
Tube retour condenseur Oertli 300005412
50 page 3 Tube retour condenseur
Code article PEX: 117007
Oertli
Réf fabricant: 300005412
± 3 jours ouvrés
66,60 € TTC
Ensemble buse cplte condens + silicone Oertli 200017637
Ensemble buse cplte condens + silicone
Code article PEX: 115823
Oertli
Réf fabricant: 200017637
± 3 jours ouvrés
510,00 € TTC
Siphon gtu c 120 Oertli 300013186
51 page 3 Siphon gtu c 120
Code article PEX: 751650
Oertli
Réf fabricant: 300013186
En cours de réappro
53,04 € TTC
Ensemble joints buse + silicone Oertli 200017638
Ensemble joints buse + silicone
Code article PEX: 115824
Oertli
Réf fabricant: 200017638
en stock
135,60 € TTC
52 page 3 Trappe visite + joint+ ...

Oertli
Réf fabricant: 703591
53 page 3 Joint trappe visite ...

Oertli
Réf fabricant: 703592
Circuit elec+taf + collier Oertli 200010335
Circuit elec+taf + collier
Code article PEX: 115553
Oertli
Réf fabricant: 200010335
en stock
31,44 € TTC
54 page 5 Flexible inox cal.lg350

Oertli
Réf fabricant: 182085
Joint a levre epdm d.110 Oertli 300005720
54 page 3 Joint a levre epdm d.110
Code article PEX: 117016
Oertli
Réf fabricant: 300005720
± 3 jours ouvrés
12,48 € TTC
55 page 5 Joint vert 30x21x2

Oertli
Réf fabricant: 122418
Kit bac condens+vis m12+adaptat 80-110 Oertli 300012075
56 page 3 Kit bac condens+vis m12+adaptat 80-110
Code article PEX: 116022
Oertli
Réf fabricant: 300012075
± 3 jours ouvrés
542,40 € TTC
56 page 7 Raccord g 1"- r 1"

Oertli
Réf fabricant: 703585
57 page 5 Reduction n.241 1"1/4-1"

Oertli
Réf fabricant: 703586
Tube mastic silicone graphite s53 Oertli 300012077
57 page 3 Tube mastic silicone graphite s53
Code article PEX: 118176
Oertli
Réf fabricant: 300012077
± 3 jours ouvrés
53,28 € TTC
Circuit elec+taf + collier Oertli 200010814
58 page 3 Circuit elec+taf + collier
Code article PEX: 115553
Oertli
Réf fabricant: 200010814
en stock
31,44 € TTC
58 page 5 Distributeur n221 1"1/4

Oertli
Réf fabricant: 703587
Chainette a maillons lg620 Oertli 300014230
59 page 3 Chainette a maillons lg620
Code article PEX: 118385
Oertli
Réf fabricant: 300014230
± 3 jours ouvrés
6,60 € TTC
59 page 7 Mamelon n241 1"1/4 x 1/2"

Oertli
Réf fabricant: 703588
60 page 7 Robinet de vidange 1/2"

Oertli
Réf fabricant: 181971
Tube pps d 110 lg. 220mm avec piquage Oertli 300006703
60 page 3 Tube pps d 110 lg. 220mm avec piquage
Code article PEX: 117077
Oertli
Réf fabricant: 300006703
± 3 jours ouvrés
113,64 € TTC
Support thermostat fumees Oertli 200010640
61 page 3 Support thermostat fumees
Code article PEX: 115551
Oertli
Réf fabricant: 200010640
± 3 jours ouvrés
12,24 € TTC
Tube mastic silicone graphite s53 Oertli 300012077
Tube mastic silicone graphite s53
Code article PEX: 118176
Oertli
Réf fabricant: 300012077
± 3 jours ouvrés
53,28 € TTC
Collier crante 550/90 Oertli 300013577
62 page 3 Collier crante 550/90
Code article PEX: 118338
Oertli
Réf fabricant: 300013577
± 3 jours ouvrés
4,44 € TTC
Siphon gtu c 120 Oertli 300013186
Siphon gtu c 120
Code article PEX: 751650
Oertli
Réf fabricant: 300013186
En cours de réappro
53,04 € TTC
Chainette a maillons lg620 Oertli 300014230
Chainette a maillons lg620
Code article PEX: 118385
Oertli
Réf fabricant: 300014230
± 3 jours ouvrés
6,60 € TTC
Joint a levre epdm d.80 Oertli 300001326
Joint a levre epdm d.80
Code article PEX: 116325
Oertli
Réf fabricant: 300001326
en stock
8,04 € TTC
Vis m12 prise de mesure fumee Oertli 300012160
Vis m12 prise de mesure fumee
Code article PEX: 751643
Oertli
Réf fabricant: 300012160
± 3 jours ouvrés
32,04 € TTC
Tube retour condenseur Oertli 300005412
Tube retour condenseur
Code article PEX: 117007
Oertli
Réf fabricant: 300005412
± 3 jours ouvrés
66,60 € TTC
Ocn 161 lev/21 - m123 pn Oertli 100003883
Ocn 161 lev/21 - m123 pn
Code article PEX: 114259
Oertli
Réf fabricant: 100003883
± 3 jours ouvrés
2 697,60 € TTC
Ocn 162 lev/27 - m 124 pn Oertli 100003884
Ocn 162 lev/27 - m 124 pn
Code article PEX: 114260
Oertli
Réf fabricant: 100003884
± 3 jours ouvrés
2 697,60 € TTC
71 page 5 Rallonge rearmement

Oertli
Réf fabricant: 012103
Filtre fioul + desaerateur flocotop mt11 Oertli 300020711
72 page 5 Filtre fioul + desaerateur flocotop mt11
Code article PEX: 380274
Oertli
Réf fabricant: 300020711
± 3 jours ouvrés
sur devis
Cartouche filtrante siku 50-75um 72mm rond Oertli 300020871
73 page 5 Cartouche filtrante siku 50-75um 72mm rond
Code article PEX: 278985
Oertli
Réf fabricant: 300020871
en stock
5,80 € TTC
Isol corps cplt gtu/pu 3el condensation Oertli 200006292
Isol corps cplt gtu/pu 3el condensation
Code article PEX: 115210
Oertli
Réf fabricant: 200006292
± 3 jours ouvrés
220,80 € TTC
Isol corps cplt gtu/pu 4el condensation Oertli 200006293
Isol corps cplt gtu/pu 4el condensation
Code article PEX: 115211
Oertli
Réf fabricant: 200006293
± 3 jours ouvrés
201,60 € TTC
81 page 5 Attache isolation

Oertli
Réf fabricant: 123214
100 page 9 Jaquette cplt cu 153 condens

Oertli
Réf fabricant: 200004116
avec délai
sur devis
100 page 9 Jaquette cplt cu 154 condens

Oertli
Réf fabricant: 200004117
avec délai
sur devis
101 page 9 Traverse complt cu150

Oertli
Réf fabricant: 182088
102 page 9 Carcasse tableau f150

Oertli
Réf fabricant: 182039
103 page 9 Vitre tableau f150

Oertli
Réf fabricant: 182040
104 page 9 Panneau lateral droit 4el

Oertli
Réf fabricant: 182090
104 page 9 Panneau lateral droit 5el

Oertli
Réf fabricant: 182118
avec délai
sur devis
105 page 9 Panneau lateral gauche 4el

Oertli
Réf fabricant: 182089
105 page 9 Panneau lateral gauche 5el

Oertli
Réf fabricant: 182116
avec délai
sur devis
Panneau arriere ballon cu 150 c Oertli 200004110
106 page 9 Panneau arriere ballon cu 150 c
Code article PEX: 114879
Oertli
Réf fabricant: 200004110
± 3 jours ouvrés
sur devis
Panneau arriere sup cu 150 c Oertli 200004088
107 page 9 Panneau arriere sup cu 150 c
Code article PEX: 114875
Oertli
Réf fabricant: 200004088

obsolète

Panneau arr cplt cu 150 condens Oertli 200004118
108 page 9 Panneau arr cplt cu 150 condens
Code article PEX: 114880
Oertli
Réf fabricant: 200004118

obsolète

109 page 9 Chapiteau avant peint

Oertli
Réf fabricant: 182092
110 page 9 Chapiteau arriere 4el

Oertli
Réf fabricant: 182093
110 page 9 Chapiteau arriere 5el

Oertli
Réf fabricant: 182120
111 page 9 Capot avant chaudiere cu150

Oertli
Réf fabricant: 182095
avec délai
sur devis
112 page 9 Capot avant ballon cu150

Oertli
Réf fabricant: 182096
113 page 9 Visserie habillage gt.120

Oertli
Réf fabricant: 702311
Preparateur li130 / ta bh107 Oertli 100001612
130 page 11 Preparateur li130 / ta bh107
Code article PEX: 370671
Oertli
Réf fabricant: 100001612
± 3 jours ouvrés
2 416,80 € TTC
131 page 11 Tampon + anode aci + ...

Oertli
Réf fabricant: 182559
132 page 11 Joint 7mm + jonc 5mm

Oertli
Réf fabricant: 126479
133 page 11 Anode titane

Oertli
Réf fabricant: 182277
134 page 11 Joint viton 20x8.5x2

Oertli
Réf fabricant: 182280
135 page 11 Entretoise nylon m8

Oertli
Réf fabricant: 124474
136 page 11 Patte fixation sonde

Oertli
Réf fabricant: 182076
137 page 11 Sonde kvt60 lg.5m

Oertli
Réf fabricant: 182106
138 page 11 Pied reglable m10 x 35

Oertli
Réf fabricant: 180331
Bande d isolation bride Oertli 89534040
139 page 11 Bande d isolation bride
Code article PEX: 129452
Oertli
Réf fabricant: 89534040
± 3 jours ouvrés
3,96 € TTC
140 page 11 Joint epdm 1"

Oertli
Réf fabricant: 182077
141 page 11 Joint epdm 3/4"

Oertli
Réf fabricant: 182078
Connecteur 2 pts sonde ecs Oertli 300008957
142 page 11 Connecteur 2 pts sonde ecs
Code article PEX: 751087
Oertli
Réf fabricant: 300008957
± 3 jours ouvrés
11,76 € TTC
143 page 11 Connecteur 2 pts anode ...

Oertli
Réf fabricant: 182279
144 page 11 Cablage anode aci lg.2.5m

Oertli
Réf fabricant: 182560
160 page 11 Flex inox calorif lg1000

Oertli
Réf fabricant: 181521
161 page 11 Ens croix racc 1"1/4

Oertli
Réf fabricant: 182081
162 page 11 Circulateur ups 15-50 130 3h

Oertli
Réf fabricant: 181526
163 page 11 Cable alimentation ...

Oertli
Réf fabricant: 182082
Conn rast 5 3 pts 3611 03 f52k06m08p620 Oertli 300009076
164 page 11 Conn rast 5 3 pts 3611 03 f52k06m08p620
Code article PEX: 117573
Oertli
Réf fabricant: 300009076
± 3 jours ouvrés
12,00 € TTC
165 page 11 Coude 90o rp3/4 g1 rp1/2

Oertli
Réf fabricant: 182083
166 page 11 Clap antiret eq rp3/4 g1

Oertli
Réf fabricant: 182084
167 page 11 Purgeur d air

Oertli
Réf fabricant: 181525
168 page 11 Reduction laiton g1"-g3/8

Oertli
Réf fabricant: 181524
169 page 11 Robinet de vidange 1/2"

Oertli
Réf fabricant: 181971
170 page 11 Bouchon plein 1/2"

Oertli
Réf fabricant: 122415
171 page 11 Joint vert 30x21x2

Oertli
Réf fabricant: 122418


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Oertli CU 150 CONDENS (300005506) ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
