Unité interne Oertli MHR OETRONIC4 H-E



OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

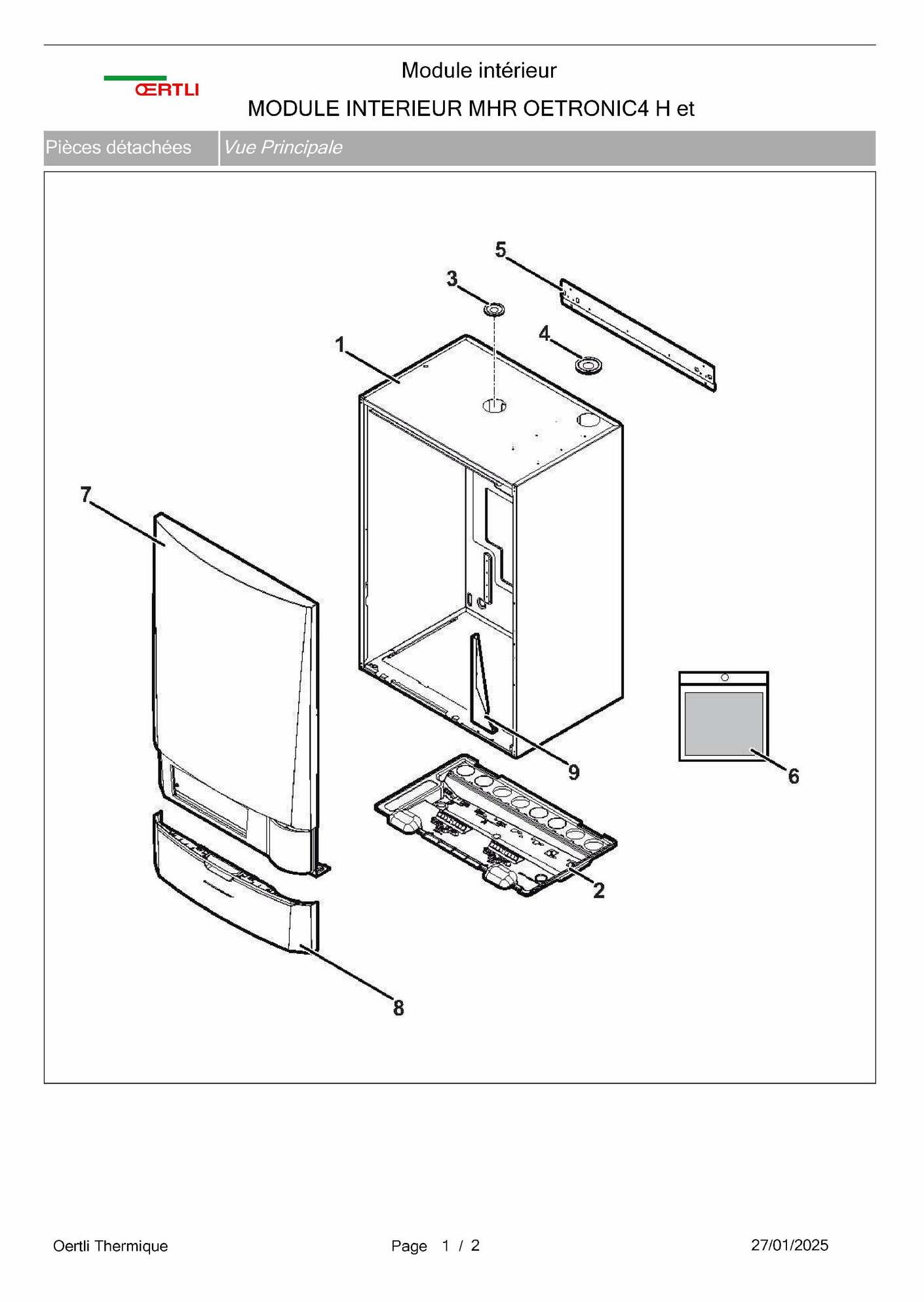

page 1

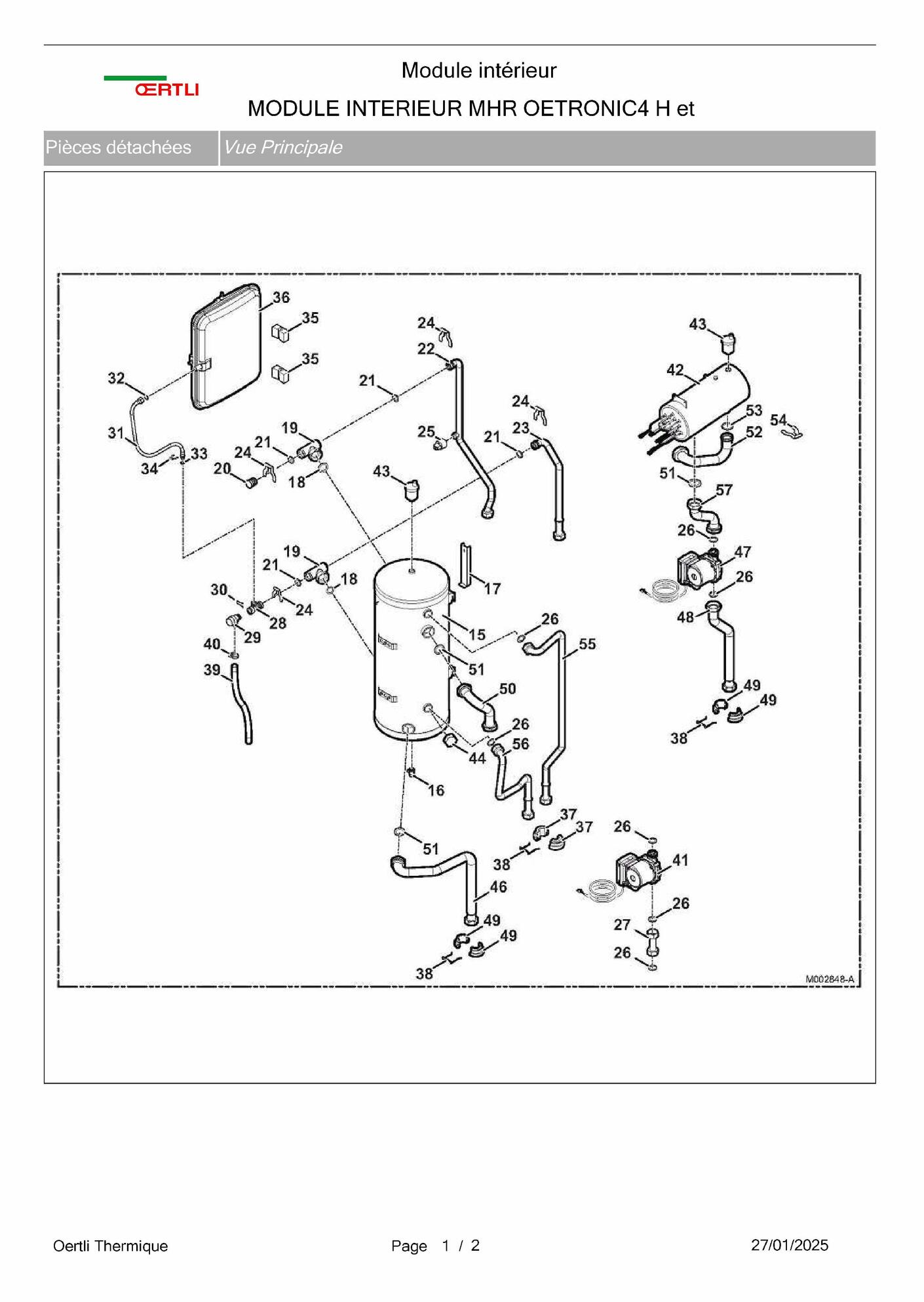

page 3

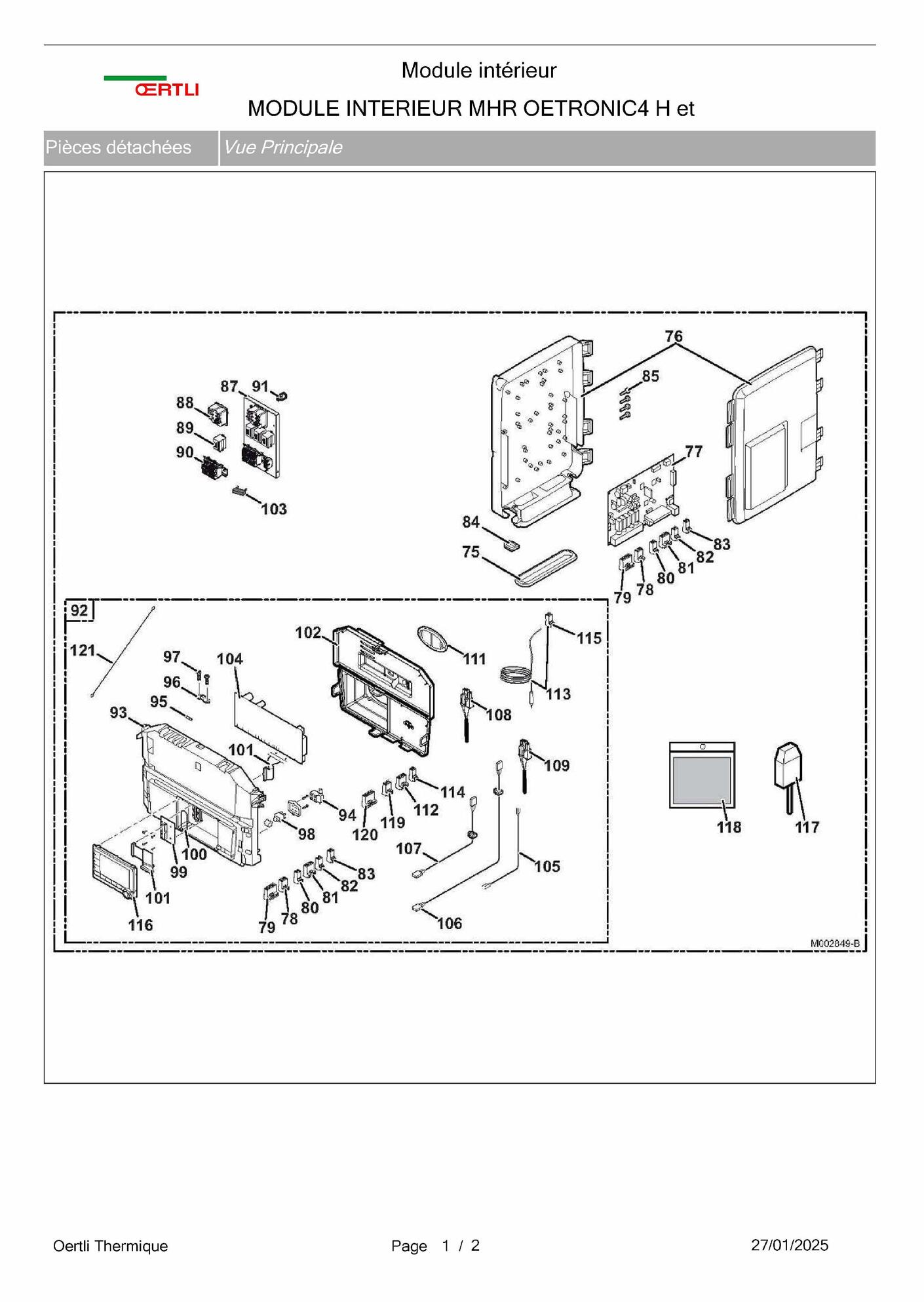

page 5
Pièces détachées Unité interne Oertli MHR OETRONIC4 H-E chez Pièces Express


Référence fabricant
Position Schéma
184197 Joint scu 75
183462 Carcasse scu 76
300026777 Carte scu diematic4 768-02 77
300009074 Connect rast 5 361103f02k05m08 p619 78
300009081 Connect rast 5 361105f80k30m08 p591 79
300009071 Connect rast 5 361102f70k04m08 p606 80
300009102 Connect rast 5 361104f70k31m08 p623 81
300008954 Connect rast 5 361102f21k32m08 p601 82
300009070 Connect rast 5 361102k09m08 p609 83
183459 Passe fil scu (5x) 84
183189 Vis kb30x8 (10 pcs.) 85
300025393 Tableau appoint electrique mit ii 87
200018815 Kit t-stat cotherm bsdp 0002 + seringue 88
600911 Relais 6531822003001t30a 89
300026067 Ensemble bornes de passage mit ii 90
300025400 Entretoise male-female hexagonal 91
300025912 Tableau mit isystem 92
111727 Facade tableau de dietrich 93
S100841 Cable 230v interrupteur 94
123888 Fusible 6.3a temporisé 95
182995 Ammarage 96
S59367 Vis kb35x12 (10 pcs.) 97
300026345 Interrupteur mca 98
119450 Carte connection limande 99
119458 Joint torique 42 x 1,5 100
184262 Bretelles raccordement hmi 101
117495 Cache carte 102
300020066 Peigne de pontage 2 poles 2004-0402 103
200018123 Carte de controle pcu-194 104
300026154 Cable manometre 105
183452 Cable bus interface x11 long.1400 106
183453 Cable puissance scu 230v x2 long. 900 107
300026153 Cable pompe ch 108
300026152 Cable pompe hp 109
183456 Joint oval (5x) 111
300024376 Connecteur rast5 3 pts a b 0v 112
300025712 Sonde ballon 2m avec connecteur 113
300024381 Connect bleu clair rast5 2pts 1_2 114
300024269 Connecteur rast5 2 pts al 2 115
183444 Platine display oertli 116
702309 Sonde exterieur af 60 117
200020910 Visserie mit i system 118
300009075 Connect rast 5 3611 03 f44 k03 m08 p621 119
200009965 Connect rast5 equip 361102f21k03m08 p648 120
115525 Cordelette pour tableau 121


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Oertli MHR OETRONIC4 H-E



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Caisson assemble Oertli 300025324
1 page 1 Caisson assemble
Code article PEX: 119517
Oertli
Réf fabricant: 300025324
± 3 jours ouvrés
519,60 € TTC
Fond caisson Oertli 300025281
2 page 1 Fond caisson
Code article PEX: 119508
Oertli
Réf fabricant: 300025281
± 3 jours ouvrés
29,76 € TTC
Passe-tube d. 60 31/42 ep.1mm Oertli 55125
3 page 1 Passe-tube d. 60 31/42 ep.1mm
Code article PEX: 121001
Oertli
Réf fabricant: 55125
± 3 jours ouvrés
7,02 € TTC
Passe fil membrane dg48 Oertli 95320588
4 page 1 Passe fil membrane dg48
Code article PEX: 130548
Oertli
Réf fabricant: 95320588
± 3 jours ouvrés
2,22 € TTC
Passe-tube d. 60 31/42 ep.1mm Oertli 55125
4 page 1 Passe-tube d. 60 31/42 ep.1mm
Code article PEX: 121001
Oertli
Réf fabricant: 55125
± 3 jours ouvrés
7,02 € TTC
Traverse support caisson Oertli 300027772
5 page 1 Traverse support caisson
Code article PEX: 119948
Oertli
Réf fabricant: 300027772
± 3 jours ouvrés
18,36 € TTC
Sachet accessoires visserie Oertli 200004802
6 page 1 Sachet accessoires visserie
Code article PEX: 115023
Oertli
Réf fabricant: 200004802
± 3 jours ouvrés
sur devis
Panneau avant Oertli S101309
7 page 1 Panneau avant
Code article PEX: 110690
Oertli
Réf fabricant: S101309
± 3 jours ouvrés
199,20 € TTC
Portillon tableau de commande oe Oertli S101296
8 page 1 Portillon tableau de commande oe
Code article PEX: 110680
Oertli
Réf fabricant: S101296
± 3 jours ouvrés
124,80 € TTC
Blocage tableau Oertli 200020022
9 page 1 Blocage tableau
Code article PEX: 115918
Oertli
Réf fabricant: 200020022
± 3 jours ouvrés
43,44 € TTC
Ballon mit Oertli 300025284
15 page 3 Ballon mit
Code article PEX: 119510
Oertli
Réf fabricant: 300025284
± 3 jours ouvrés
1 268,40 € TTC
16 page 3 Robinet vidange av.tuyau

Oertli
Réf fabricant: 295174
Tole blocage cuve Oertli 300025364
17 page 3 Tole blocage cuve
Code article PEX: 119523
Oertli
Réf fabricant: 300025364
± 3 jours ouvrés
13,56 € TTC
18 page 3 Joint vert 38x27x2

Oertli
Réf fabricant: 122751
Quick coupling tee Oertli 300025388
19 page 3 Quick coupling tee
Code article PEX: 119531
Oertli
Réf fabricant: 300025388
± 3 jours ouvrés
37,44 € TTC
Bouchon te raccordement rapide Oertli 300025325
20 page 3 Bouchon te raccordement rapide
Code article PEX: 119518
Oertli
Réf fabricant: 300025325
± 3 jours ouvrés
7,92 € TTC
Joint tor 21x3.5 epdm Oertli 95023311
21 page 3 Joint tor 21x3.5 epdm
Code article PEX: 130355
Oertli
Réf fabricant: 95023311
± 3 jours ouvrés
1,56 € TTC
Tube sortie chauffage cuve cplt Oertli 300025265
22 page 3 Tube sortie chauffage cuve cplt
Code article PEX: 119505
Oertli
Réf fabricant: 300025265
± 3 jours ouvrés
55,92 € TTC
Tube retour chauffage cplt Oertli 300025246
23 page 3 Tube retour chauffage cplt
Code article PEX: 119498
Oertli
Réf fabricant: 300025246
± 3 jours ouvrés
33,72 € TTC
Kit epingles dn 20 (x5) Oertli 300023113
24 page 3 Kit epingles dn 20 (x5)
Code article PEX: 733463
Oertli
Réf fabricant: 300023113
en stock
21,00 € TTC
Manometre elec huba 505 g3/8 Oertli 300000831
25 page 3 Manometre elec huba 505 g3/8
Code article PEX: 750379
Oertli
Réf fabricant: 300000831
en stock
63,48 € TTC
26 page 3 Joint vert 30x21x2

Oertli
Réf fabricant: 122418
Tube depart chauffage v3v cplt Oertli 300025257
27 page 3 Tube depart chauffage v3v cplt
Code article PEX: 119501
Oertli
Réf fabricant: 300025257
± 3 jours ouvrés
13,56 € TTC
Te soupape securite Oertli 300025387
28 page 3 Te soupape securite
Code article PEX: 119530
Oertli
Réf fabricant: 300025387
± 3 jours ouvrés
12,12 € TTC
Soupape 3.5bar Oertli 200022010
29 page 3 Soupape 3.5bar
Code article PEX: 115976
Oertli
Réf fabricant: 200022010
en stock
22,68 € TTC
Clip epingle 20 Oertli 116552
30 page 3 Clip epingle 20
Code article PEX: 114354
Oertli
Réf fabricant: 116552

obsolète

Flexible d.10-3/8 Oertli 300025392
31 page 3 Flexible d.10-3/8
Code article PEX: 119533
Oertli
Réf fabricant: 300025392
± 3 jours ouvrés
15,24 € TTC
Joint vert 14x8x2 Oertli 95013058
32 page 3 Joint vert 14x8x2
Code article PEX: 130236
Oertli
Réf fabricant: 95013058
± 3 jours ouvrés
sur devis
Joint tor 9.19x2.62 epdm Oertli 95023308
33 page 3 Joint tor 9.19x2.62 epdm
Code article PEX: 130353
Oertli
Réf fabricant: 95023308
± 3 jours ouvrés
1,56 € TTC
Epingle de blocage d.10 Oertli 300024235
34 page 3 Epingle de blocage d.10
Code article PEX: 119288
Oertli
Réf fabricant: 300024235
± 3 jours ouvrés
8,04 € TTC
Cale support vase Oertli 110865
35 page 3 Cale support vase
Code article PEX: 110865
Oertli
Réf fabricant: 110865
± 3 jours ouvrés
3,30 € TTC
Vase d expansion 9510-762 Oertli 300025395
36 page 3 Vase d expansion 9510-762
Code article PEX: 119535
Oertli
Réf fabricant: 300025395
± 3 jours ouvrés
186,00 € TTC
Entretoise d.22 Oertli 300025285
37 page 3 Entretoise d.22
Code article PEX: 119511
Oertli
Réf fabricant: 300025285
± 3 jours ouvrés
2,76 € TTC
Clip entretoise Oertli 300025361
38 page 3 Clip entretoise
Code article PEX: 119521
Oertli
Réf fabricant: 300025361
± 3 jours ouvrés
2,10 € TTC
Tube pvc d20x16 Oertli 300003563
39 page 3 Tube pvc d20x16
Code article PEX: 116848
Oertli
Réf fabricant: 300003563
± 3 jours ouvrés
3,78 € TTC
Fixation flexible Oertli 300025444
40 page 3 Fixation flexible
Code article PEX: 119551
Oertli
Réf fabricant: 300025444
± 3 jours ouvrés
2,10 € TTC
Circulateur upm2 k15/75 130 9h ch +cable Oertli 300027011
41 page 3 Circulateur upm2 k15/75 130 9h ch +cable
Code article PEX: 306781
Oertli
Réf fabricant: 300027011
± 3 jours ouvrés
492,00 € TTC
Rechauffeur 12kw Oertli 300025332
42 page 3 Rechauffeur 12kw
Code article PEX: 119520
Oertli
Réf fabricant: 300025332
± 3 jours ouvrés
794,40 € TTC
43 page 3 Purgeur air automat.3/8"

Oertli
Réf fabricant: 600736
44 page 3 Bouchon laiton g1" f

Oertli
Réf fabricant: 182589
Tube depart pac cplt Oertli 300025225
46 page 3 Tube depart pac cplt
Code article PEX: 119488
Oertli
Réf fabricant: 300025225
± 3 jours ouvrés
104,52 € TTC
Circ upm2 geo 25-85 9h 130 cable pwm hp Oertli 300027009
47 page 3 Circ upm2 geo 25-85 9h 130 cable pwm hp
Code article PEX: 119838
Oertli
Réf fabricant: 300027009
± 3 jours ouvrés
585,60 € TTC
Tube retour pac cplt Oertli 300025227
48 page 3 Tube retour pac cplt
Code article PEX: 119489
Oertli
Réf fabricant: 300025227
± 3 jours ouvrés
81,96 € TTC
Entretoise d.35 Oertli 300025287
49 page 3 Entretoise d.35
Code article PEX: 119512
Oertli
Réf fabricant: 300025287
± 3 jours ouvrés
4,08 € TTC
Tube retour pac circulateur cuve cplt Oertli 300025233
50 page 3 Tube retour pac circulateur cuve cplt
Code article PEX: 119492
Oertli
Réf fabricant: 300025233
± 3 jours ouvrés
55,44 € TTC
51 page 3 Joint vert 44x32x2

Oertli
Réf fabricant: 122410
Tube rechauffeur cuve cplt Oertli 300025231
52 page 3 Tube rechauffeur cuve cplt
Code article PEX: 119491
Oertli
Réf fabricant: 300025231
± 3 jours ouvrés
58,32 € TTC
Joint torique d.34x4 Oertli 300025397
53 page 3 Joint torique d.34x4
Code article PEX: 119537
Oertli
Réf fabricant: 300025397
± 3 jours ouvrés
2,10 € TTC
Epingle d.35 Oertli 300025423
54 page 3 Epingle d.35
Code article PEX: 119543
Oertli
Réf fabricant: 300025423
± 3 jours ouvrés
13,56 € TTC
Tube retour releve hydraul cplt Oertli 300025235
55 page 3 Tube retour releve hydraul cplt
Code article PEX: 119493
Oertli
Réf fabricant: 300025235
± 3 jours ouvrés
59,04 € TTC
Tube depart releve hydraul cplt Oertli 300025237
56 page 3 Tube depart releve hydraul cplt
Code article PEX: 119494
Oertli
Réf fabricant: 300025237
± 3 jours ouvrés
40,32 € TTC
Tube circulateur rechauffeur cplt Oertli 300025229
57 page 3 Tube circulateur rechauffeur cplt
Code article PEX: 119490
Oertli
Réf fabricant: 300025229
± 3 jours ouvrés
52,56 € TTC
75 page 5 Joint scu

Oertli
Réf fabricant: 184197
76 page 5 Carcasse scu

Oertli
Réf fabricant: 183462
Carte scu Oertli 300026777
77 page 5 Carte scu
Code article PEX: 279737
Oertli
Réf fabricant: 300026777
± 3 jours ouvrés
334,80 € TTC
Connect rast 5 361103f02k05m08 p619 Oertli 300009074
78 page 5 Connect rast 5 361103f02k05m08 p619
Code article PEX: 117571
Oertli
Réf fabricant: 300009074
± 3 jours ouvrés
12,12 € TTC
Connect rast 5 361105f80k30m08 p591 Oertli 300009081
79 page 5 Connect rast 5 361105f80k30m08 p591
Code article PEX: 117577
Oertli
Réf fabricant: 300009081
en stock
9,54 € TTC
Connect rast 5 361102f70k04m08 p606 Oertli 300009071
80 page 5 Connect rast 5 361102f70k04m08 p606
Code article PEX: 117568
Oertli
Réf fabricant: 300009071
± 3 jours ouvrés
7,26 € TTC
Connect rast 5 361104f70k31m08 Oertli 300009102
81 page 5 Connect rast 5 361104f70k31m08
Code article PEX: 751620
Oertli
Réf fabricant: 300009102
en stock
13,44 € TTC
Connect rast 5 361102f21k32m08 p601 Oertli 300008954
82 page 5 Connect rast 5 361102f21k32m08 p601
Code article PEX: 117473
Oertli
Réf fabricant: 300008954
± 3 jours ouvrés
11,46 € TTC
Connect rast 5 361102k09m08 p609 Oertli 300009070
83 page 5 Connect rast 5 361102k09m08 p609
Code article PEX: 117567
Oertli
Réf fabricant: 300009070
en stock
11,76 € TTC
84 page 5 Passe fil scu (5x)

Oertli
Réf fabricant: 183459
85 page 5 Vis kb30x8 (10 pcs.)

Oertli
Réf fabricant: 183189
Tableau appoint electrique mit ii Oertli 300025393
87 page 5 Tableau appoint electrique mit ii
Code article PEX: 119534
Oertli
Réf fabricant: 300025393
± 3 jours ouvrés
504,00 € TTC
Kit t-stat cotherm bsdp 0002 + seringue Oertli 200018815
88 page 5 Kit t-stat cotherm bsdp 0002 + seringue
Code article PEX: 115856
Oertli
Réf fabricant: 200018815
± 3 jours ouvrés
114,84 € TTC
89 page 5 Relais finder 220v 30 a

Oertli
Réf fabricant: 600911
Ensemble bornes de passage mit ii Oertli 300026067
90 page 5 Ensemble bornes de passage mit ii
Code article PEX: 119639
Oertli
Réf fabricant: 300026067
± 3 jours ouvrés
207,60 € TTC
Entretoise male-female hexagonal Oertli 300025400
91 page 5 Entretoise male-female hexagonal
Code article PEX: 119538
Oertli
Réf fabricant: 300025400
± 3 jours ouvrés
4,44 € TTC
Tableau mit isystem Oertli 300025912
92 page 5 Tableau mit isystem
Code article PEX: 119620
Oertli
Réf fabricant: 300025912

obsolète

Facade tableau de dietrich Oertli 111727
93 page 5 Facade tableau de dietrich
Code article PEX: 111727
Oertli
Réf fabricant: 111727
± 3 jours ouvrés
44,76 € TTC
Cable 230v interrupteur Oertli S100841
94 page 5 Cable 230v interrupteur
Code article PEX: 110382
Oertli
Réf fabricant: S100841
± 3 jours ouvrés
52,80 € TTC
95 page 5 Fusible

Oertli
Réf fabricant: 123888
96 page 5 Ammarage

Oertli
Réf fabricant: 182995
avec délai
sur devis
Vis kb35x12 (10 pcs.) Oertli S59367
97 page 5 Vis kb35x12 (10 pcs.)
Code article PEX: 111906
Oertli
Réf fabricant: S59367

obsolète

Interrupteur mca Oertli 300026345
98 page 5 Interrupteur mca
Code article PEX: 119771
Oertli
Réf fabricant: 300026345
± 3 jours ouvrés
10,50 € TTC
Carte connection limande Oertli 119450
99 page 5 Carte connection limande
Code article PEX: 114377
Oertli
Réf fabricant: 119450
± 3 jours ouvrés
45,96 € TTC
Joint torique 42 x 1,5 Oertli 119458
100 page 5 Joint torique 42 x 1,5
Code article PEX: 114378
Oertli
Réf fabricant: 119458
± 3 jours ouvrés
18,36 € TTC
101 page 5 Bretelles raccordement hmi

Oertli
Réf fabricant: 184262
Cache carte Oertli 117495
102 page 5 Cache carte
Code article PEX: 114359
Oertli
Réf fabricant: 117495
± 3 jours ouvrés
49,68 € TTC
Peigne de pontage 2 poles 2004-0402 Oertli 300020066
103 page 5 Peigne de pontage 2 poles 2004-0402
Code article PEX: 118956
Oertli
Réf fabricant: 300020066
± 3 jours ouvrés
4,98 € TTC
Carte de controle pcu194ht Oertli 200018123
104 page 5 Carte de controle pcu194ht
Code article PEX: 279828
Oertli
Réf fabricant: 200018123
en stock
534,00 € TTC
105 page 5 Cable manometre

Oertli
Réf fabricant: 300026154
avec délai
sur devis
106 page 5 Cable scu interface

Oertli
Réf fabricant: 183452
107 page 5 Cable scu 230v

Oertli
Réf fabricant: 183453
Cable pompe ch Oertli 300026153
108 page 5 Cable pompe ch
Code article PEX: 119646
Oertli
Réf fabricant: 300026153
± 3 jours ouvrés
41,40 € TTC
Cable pompe hp Oertli 300026152
109 page 5 Cable pompe hp
Code article PEX: 119645
Oertli
Réf fabricant: 300026152
± 3 jours ouvrés
51,48 € TTC
111 page 5 Joint oval (5x)

Oertli
Réf fabricant: 183456
Connecteur rast5 3 pts a b 0v Oertli 300024376
112 page 5 Connecteur rast5 3 pts a b 0v
Code article PEX: 119301
Oertli
Réf fabricant: 300024376
± 3 jours ouvrés
21,12 € TTC
Sonde ballon 2m avec connecteur Oertli 300025712
113 page 5 Sonde ballon 2m avec connecteur
Code article PEX: 119586
Oertli
Réf fabricant: 300025712
en stock
21,36 € TTC
Connect bleu clair rast5 2pts 1_2 Oertli 300024381
114 page 5 Connect bleu clair rast5 2pts 1_2
Code article PEX: 119303
Oertli
Réf fabricant: 300024381
± 3 jours ouvrés
17,52 € TTC
Connecteur rast5 2 pts al 2 Oertli 300024269
115 page 5 Connecteur rast5 2 pts al 2
Code article PEX: 119295
Oertli
Réf fabricant: 300024269
± 3 jours ouvrés
4,08 € TTC
116 page 5 Platine display oertli

Oertli
Réf fabricant: 183444
117 page 5 Sonde exterieure af60

Oertli
Réf fabricant: 702309
Visserie mit i system Oertli 200020910
118 page 5 Visserie mit i system
Code article PEX: 115941
Oertli
Réf fabricant: 200020910
± 3 jours ouvrés
27,84 € TTC
Connect rast 5 3pts alimentationn Oertli 300009075
119 page 5 Connect rast 5 3pts alimentationn
Code article PEX: 749036
Oertli
Réf fabricant: 300009075
en stock
14,88 € TTC
Connect rast5 equip 361102f21k03m08 p648 Oertli 200009965
120 page 5 Connect rast5 equip 361102f21k03m08 p648
Code article PEX: 115512
Oertli
Réf fabricant: 200009965
± 3 jours ouvrés
sur devis
Cordelette pour tableau Oertli 115525
121 page 5 Cordelette pour tableau
Code article PEX: 114341
Oertli
Réf fabricant: 115525
± 3 jours ouvrés
11,34 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Oertli MHR OETRONIC4 H-E ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
