Chappee Module Interieur Eria-ONE H-E



Eria One /H /E
page 1

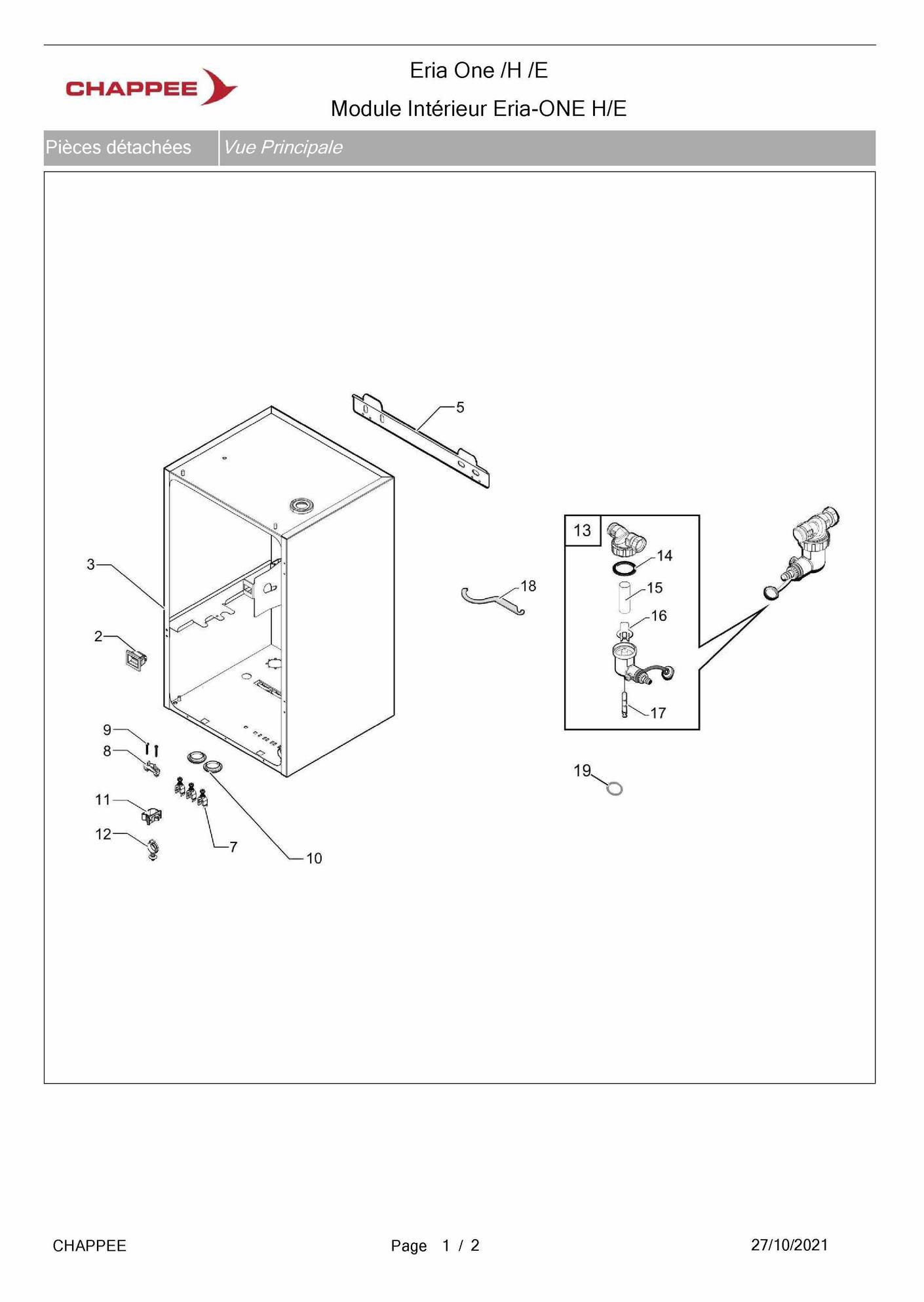

page 3
page 5

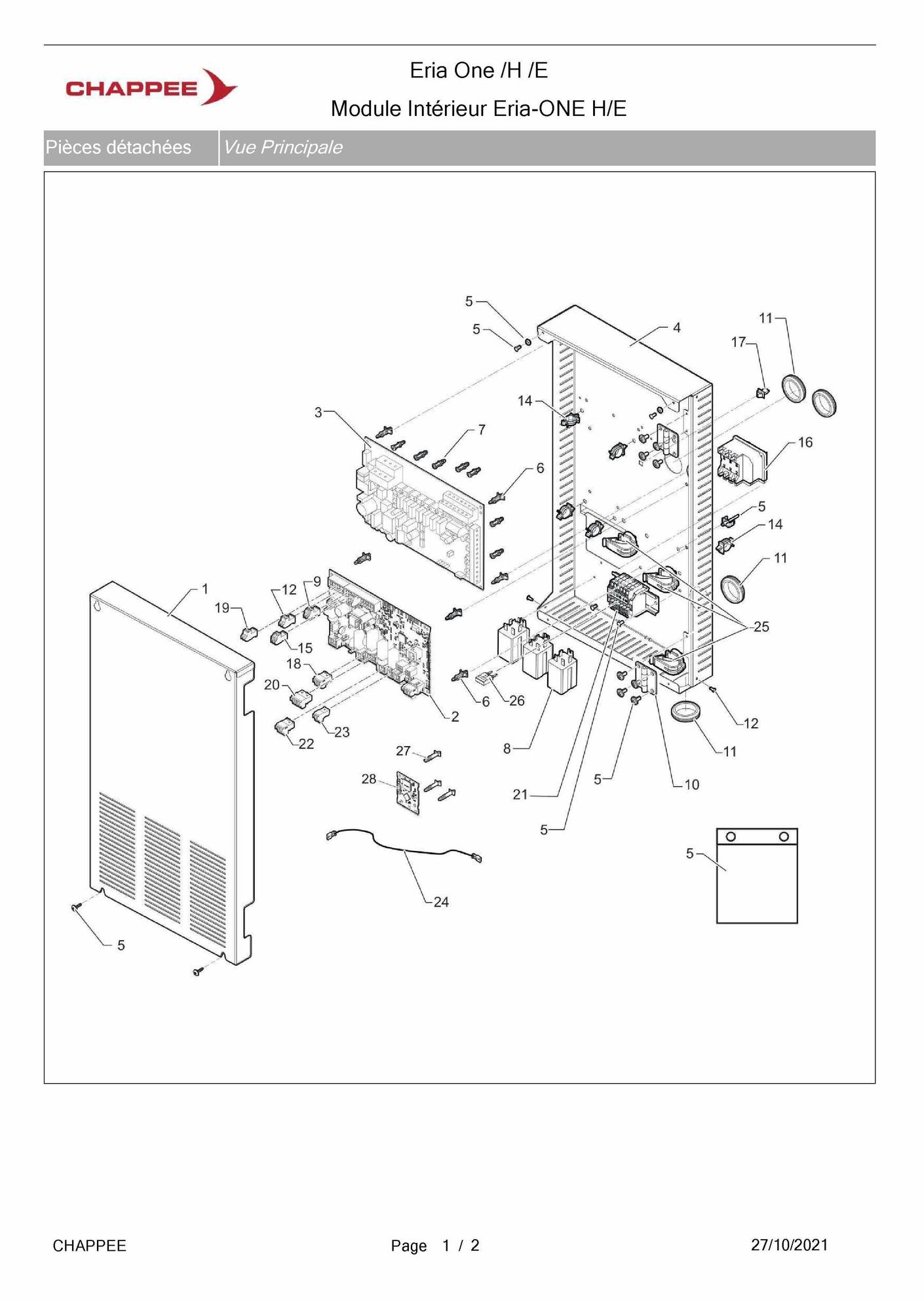

page 7

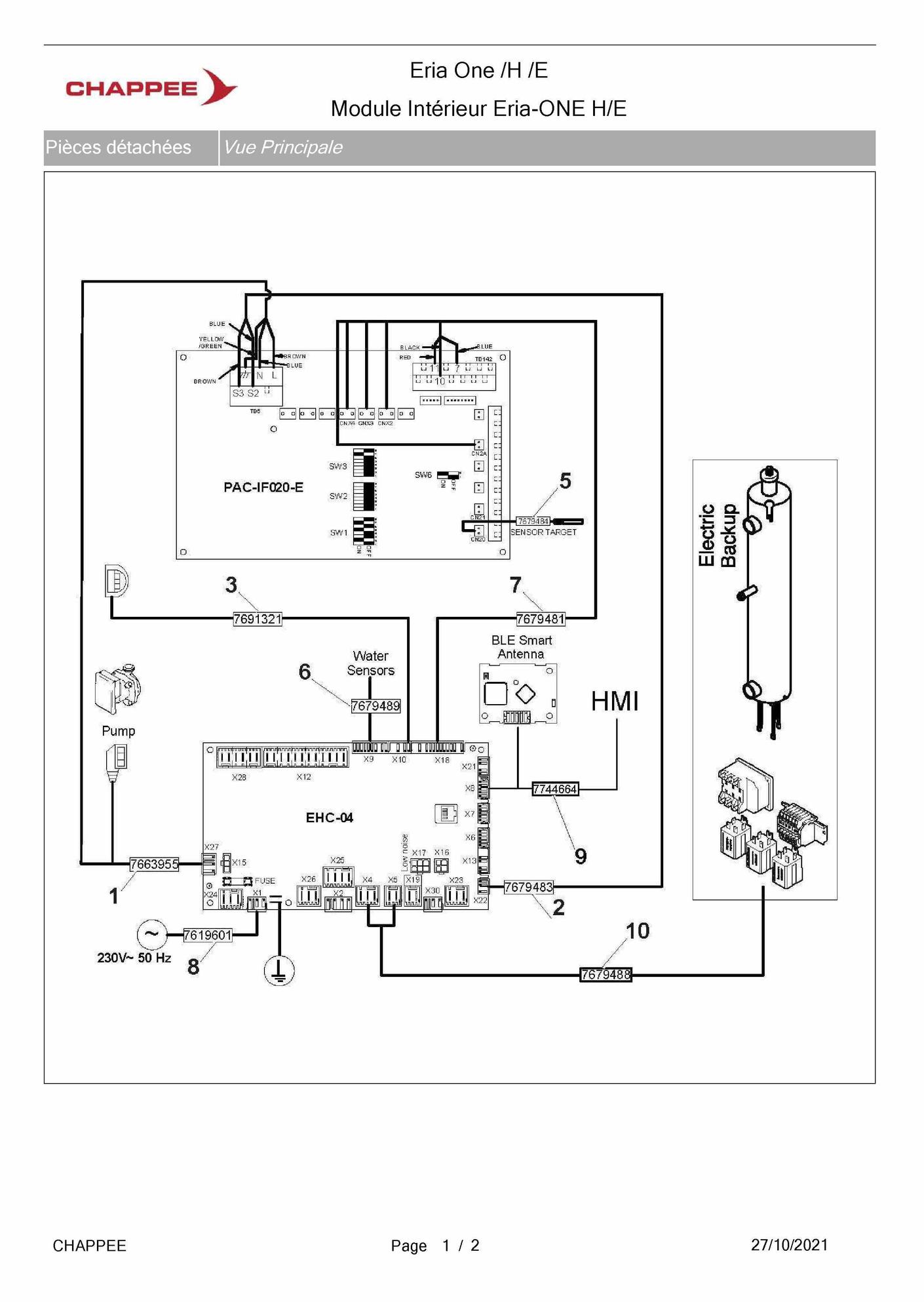

page 9

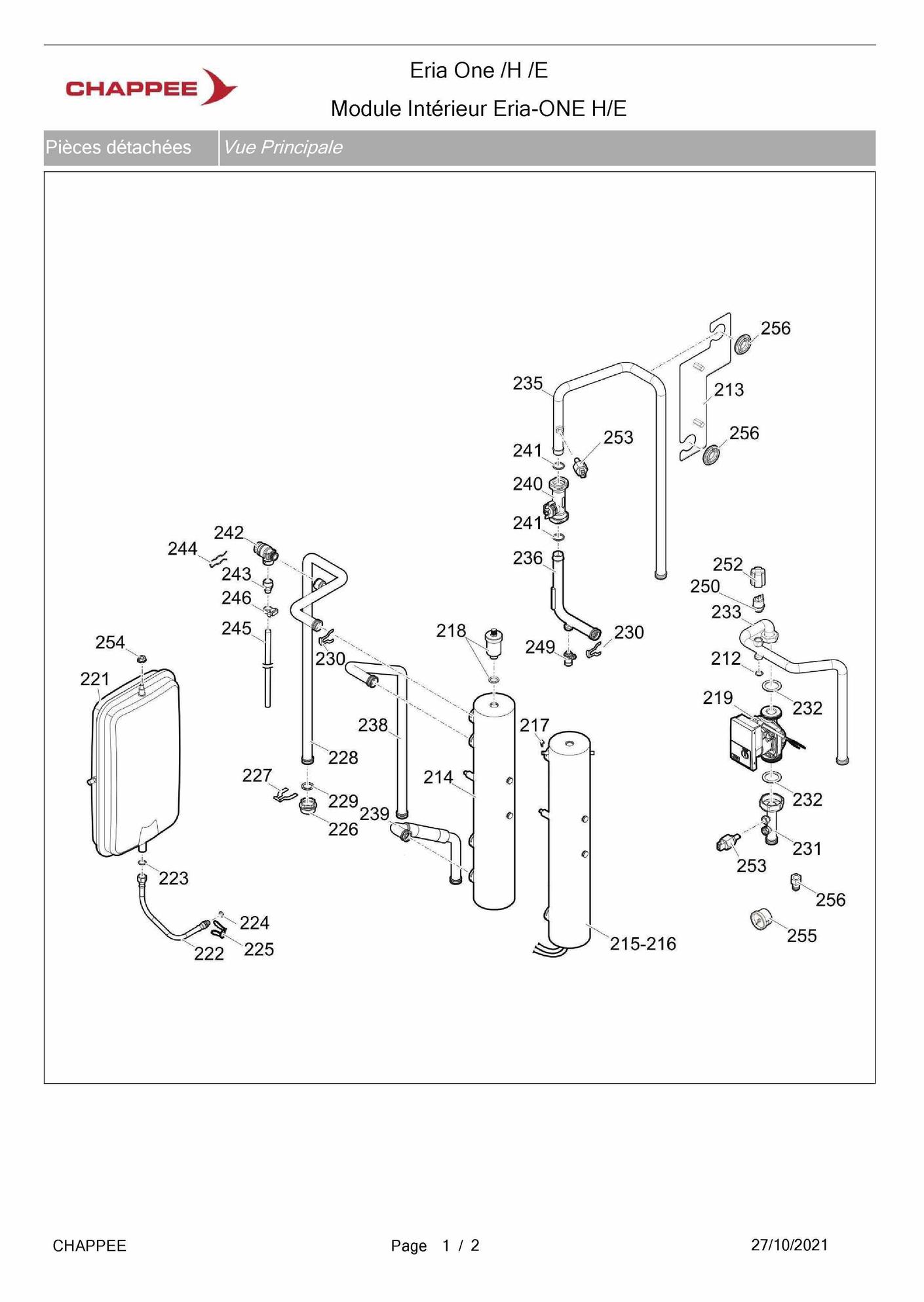

Pièces détachées Chappee Module Interieur Eria-ONE H-E chez Pièces Express


Référence fabricant
Position Schéma
BRO349558 Joint 5x11x2 212
7727838 Support cplt 213
300022985 Rechauffeur version hydraulique 214
7682399 Rechauffeur 9kw 216
300023286 Epingle de verrouillage bulbe 217
300003902 Purgeur d air automatique 3/8 + joint 218
7678698 Pompe yonos para rs15/7 pwm 130 219
S62753 Vase d expansion rp 250 8 litres 221
94994129 Flex dr rtp 3/8 dn8 l300 222
95013058 Joint vert 14x8x2 223
95023308 Joint tor 9.19x2.62 epdm 224
300024235 Epingle de blocage d.10 225
300022981 Douille raccord rapide 1 226
300023112 Epingle raccord rapide 227
7677516 Tube depart chauffage 228
95023311 Joint tor 21x3.5 epdm 229
300023113 Epingle pour dn20 230
7677506 Tube retour chauffage 231
95013062 Joint 30x21x2 232
7719366 Tube retour unite exterieur 233
7719377 Tube depart unite exterieur 235
7678632 Tube entree rechauffeur 236
300022872 Tube retour chaudiere 238
300026862 Tube depart module 239
300022989 Debitmetre huba dn20 240
300023277 Joint torique d.21.89x2.62 241
300000304 Soupape de securite orkli 17106 242
97951088 Raccord male g1/2 x14 243
0294401 Epingle de blocage soupape de secu 244
94994712 Tube pvc d16x12 245
300014343 Presse-tube 17-18.5 246
0295174 Robinet de vidange av tuyau 249
7709960 Manometre a visser eltek 250
7700519 Protection manometre 252
7609871 Sonde temperature pt1000 253
95890434 Ecrou embase h m8 crante 254
S62733 Manometre 0-4 bar 255
7617311 Passe tube d22 256


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Chappee Module Interieur Eria-ONE H-E



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Hmi mk2.2 baxi assy Chappée 7764074
1 page 1 Hmi mk2.2 baxi assy
Code article PEX: 571115
Chappée
Réf fabricant: 7764074
± 3 jours ouvrés
289,20 € TTC
Couvercle support de cartes Chappée 7653815
1 page 7 Couvercle support de cartes
Code article PEX: 380490
Chappée
Réf fabricant: 7653815
± 3 jours ouvrés
23,16 € TTC
Faisceau alim mitsu & pompe ch Chappée 7663955
1 page 9 Faisceau alim mitsu & pompe ch
Code article PEX: 371556
Chappée
Réf fabricant: 7663955
± 3 jours ouvrés
22,68 € TTC
Carte ehc-04 Chappée 7646936
2 page 7 Carte ehc-04
Code article PEX: 750535
Chappée
Réf fabricant: 7646936
en stock
334,80 € TTC
Faisceau ehc hpc s2 s3 Chappée 7679483
2 page 9 Faisceau ehc hpc s2 s3
Code article PEX: 380670
Chappée
Réf fabricant: 7679483
± 3 jours ouvrés
4,86 € TTC
Gache 921.gd.016800 (x10) Chappée 94820110
2 page 3 Gache 921.gd.016800 (x10)
Code article PEX: 724478
Chappée
Réf fabricant: 94820110
± 3 jours ouvrés
40,44 € TTC
Support hmi blanc Chappée 7678692
2 page 1 Support hmi blanc
Code article PEX: 380663
Chappée
Réf fabricant: 7678692
± 3 jours ouvrés
21,24 € TTC
Cable pompe pwm Chappée 7691321
3 page 9 Cable pompe pwm
Code article PEX: 380798
Chappée
Réf fabricant: 7691321
± 3 jours ouvrés
19,08 € TTC
Assemblage chassis Chappée 7677755
3 page 3 Assemblage chassis
Code article PEX: 380658
Chappée
Réf fabricant: 7677755
± 3 jours ouvrés
228,00 € TTC
Carte interface mitsubishi ht mb asblee Chappée 7726144
3 page 7 Carte interface mitsubishi ht mb asblee
Code article PEX: 570527
Chappée
Réf fabricant: 7726144
± 3 jours ouvrés
934,80 € TTC
Charniere support adhesive assy Chappée 7763272
3 page 1 Charniere support adhesive assy
Code article PEX: 571114
Chappée
Réf fabricant: 7763272
± 3 jours ouvrés
32,04 € TTC
Ensemble panneau avant Chappée 200018666
4 page 1 Ensemble panneau avant
Code article PEX: 279440
Chappée
Réf fabricant: 200018666
± 3 jours ouvrés
112,44 € TTC
Tole support de cartes Chappée 7676689
4 page 7 Tole support de cartes
Code article PEX: 380644
Chappée
Réf fabricant: 7676689
± 3 jours ouvrés
33,72 € TTC
Rail accrochage miv-ii Chappée 300022875
Rail accrochage miv-ii
Code article PEX: 751340
Chappée
Réf fabricant: 300022875
en stock
27,84 € TTC
Sachet visserie Chappée 7734655
5 page 7 Sachet visserie
Code article PEX: 474259
Chappée
Réf fabricant: 7734655
± 3 jours ouvrés
26,16 € TTC
Sonde ftc Chappée 7679484
5 page 9 Sonde ftc
Code article PEX: 380671
Chappée
Réf fabricant: 7679484
± 3 jours ouvrés
21,84 € TTC
Faisceau sondes Chappée 7679489
6 page 9 Faisceau sondes
Code article PEX: 380675
Chappée
Réf fabricant: 7679489
± 3 jours ouvrés
38,76 € TTC
Sonde exterieure af 60 Chappée 95362450
6 page 1 Sonde exterieure af 60
Code article PEX: 724483
Chappée
Réf fabricant: 95362450
en stock
63,84 € TTC
Support de ci clipsable serie 100-0 Chappée 300020012
6 page 7 Support de ci clipsable serie 100-0
Code article PEX: 118948
Chappée
Réf fabricant: 300020012
± 3 jours ouvrés
sur devis
Ecrou embase h m8 crante Chappée 95890434
7 page 1 Ecrou embase h m8 crante
Code article PEX: 131134
Chappée
Réf fabricant: 95890434

obsolète

Faisceau ehc hpc Chappée 7679481
7 page 9 Faisceau ehc hpc
Code article PEX: 380668
Chappée
Réf fabricant: 7679481
± 3 jours ouvrés
14,16 € TTC
Arret de traction Chappée 7608040
7 page 3 Arret de traction
Code article PEX: 380406
Chappée
Réf fabricant: 7608040
± 3 jours ouvrés
sur devis
Support de ci clipsable serie 100-2 Chappée 300020013
7 page 7 Support de ci clipsable serie 100-2
Code article PEX: 118949
Chappée
Réf fabricant: 300020013
± 3 jours ouvrés
sur devis
Faisceau principal Chappée 7619601
8 page 9 Faisceau principal
Code article PEX: 306094
Chappée
Réf fabricant: 7619601
± 3 jours ouvrés
13,20 € TTC
Relais 6531822003001t30a Chappée 96568001
8 page 7 Relais 6531822003001t30a
Code article PEX: 750452
Chappée
Réf fabricant: 96568001
± 3 jours ouvrés
57,96 € TTC
Kit serre cable + vis Chappée 95320187
8 page 3 Kit serre cable + vis
Code article PEX: 473489
Chappée
Réf fabricant: 95320187
± 3 jours ouvrés
sur devis
Vis rlx st3,9x9,5 f zn Chappée 7609710
8 page 1 Vis rlx st3,9x9,5 f zn
Code article PEX: 305571
Chappée
Réf fabricant: 7609710
± 3 jours ouvrés
2,76 € TTC
Cable l-bus 1380mm Chappée 7744664
9 page 9 Cable l-bus 1380mm
Code article PEX: 570562
Chappée
Réf fabricant: 7744664
± 3 jours ouvrés
25,56 € TTC
Connecteur bus 2 pts vert Chappée 7632095
9 page 7 Connecteur bus 2 pts vert
Code article PEX: 370780
Chappée
Réf fabricant: 7632095
± 3 jours ouvrés
sur devis
Kit vis ejot kb35x12 (10x) Chappée 7684459
9 page 1 Kit vis ejot kb35x12 (10x)
Code article PEX: 371968
Chappée
Réf fabricant: 7684459
± 3 jours ouvrés
10,92 € TTC
Vis cb z 3,5x25 zn jaune Chappée 95740600
9 page 3 Vis cb z 3,5x25 zn jaune
Code article PEX: 131045
Chappée
Réf fabricant: 95740600
± 3 jours ouvrés
1,56 € TTC
Bouchon d injection noir Chappée 94950709
10 page 3 Bouchon d injection noir
Code article PEX: 130130
Chappée
Réf fabricant: 94950709
± 3 jours ouvrés
1,56 € TTC
Charniere carree Chappée 7642143
10 page 7 Charniere carree
Code article PEX: 380441
Chappée
Réf fabricant: 7642143
± 3 jours ouvrés
7,14 € TTC
Faisceau ehc 04 rechauffeur Chappée 7679488
10 page 9 Faisceau ehc 04 rechauffeur
Code article PEX: 380673
Chappée
Réf fabricant: 7679488
± 3 jours ouvrés
32,52 € TTC
Passe fil da 300x350x10 Chappée 95320562
11 page 7 Passe fil da 300x350x10
Code article PEX: 130543
Chappée
Réf fabricant: 95320562
± 3 jours ouvrés
sur devis
Support de cable a clipper Chappée 300024354
11 page 3 Support de cable a clipper
Code article PEX: 279450
Chappée
Réf fabricant: 300024354
± 3 jours ouvrés
2,46 € TTC
Connecteur 2 pts blanc Chappée 7632096
12 page 7 Connecteur 2 pts blanc
Code article PEX: 370781
Chappée
Réf fabricant: 7632096
± 3 jours ouvrés
sur devis
Passe fils rehausse Chappée 7681153
12 page 3 Passe fils rehausse
Code article PEX: 380693
Chappée
Réf fabricant: 7681153
± 3 jours ouvrés
2,76 € TTC
Filtre magnetique Chappée 7697417
13 page 3 Filtre magnetique
Code article PEX: 381153
Chappée
Réf fabricant: 7697417
± 3 jours ouvrés
187,20 € TTC
Joint Chappée 7715766
14 page 3 Joint
Code article PEX: 381555
Chappée
Réf fabricant: 7715766
± 3 jours ouvrés
11,58 € TTC
Support de cable Chappée 95320950
14 page 7 Support de cable
Code article PEX: 279837
Chappée
Réf fabricant: 95320950

obsolète

Connect rast5 equip 361102f21k03m08 p648 Chappée 200009965
15 page 7 Connect rast5 equip 361102f21k03m08 p648
Code article PEX: 115512
Chappée
Réf fabricant: 200009965
± 3 jours ouvrés
sur devis
Filtre Chappée 7715767
15 page 3 Filtre
Code article PEX: 381556
Chappée
Réf fabricant: 7715767
± 3 jours ouvrés
10,92 € TTC
Insert plastique Chappée 7715768
16 page 3 Insert plastique
Code article PEX: 381557
Chappée
Réf fabricant: 7715768
± 3 jours ouvrés
6,18 € TTC
Kit t-stat cotherm bsdp 0002 + seringue Chappée 200018815
16 page 7 Kit t-stat cotherm bsdp 0002 + seringue
Code article PEX: 115856
Chappée
Réf fabricant: 200018815
± 3 jours ouvrés
114,84 € TTC
Aimant + joint torique Chappée 7715769
17 page 3 Aimant + joint torique
Code article PEX: 381558
Chappée
Réf fabricant: 7715769
± 3 jours ouvrés
57,12 € TTC
Kit clip male (x10) Chappée 94820120
17 page 7 Kit clip male (x10)
Code article PEX: 724479
Chappée
Réf fabricant: 94820120
en stock
36,72 € TTC
Cle de maintenance Chappée 7706481
18 page 3 Cle de maintenance
Code article PEX: 381473
Chappée
Réf fabricant: 7706481
± 3 jours ouvrés
6,06 € TTC
Connecteur 3 pts blanc Chappée 7674749
18 page 7 Connecteur 3 pts blanc
Code article PEX: 371892
Chappée
Réf fabricant: 7674749
± 3 jours ouvrés
sur devis
Connecteur 2 pts sonde ecs Chappée 300008957
19 page 7 Connecteur 2 pts sonde ecs
Code article PEX: 751087
Chappée
Réf fabricant: 300008957
± 3 jours ouvrés
11,76 € TTC
Joint vert 30x22x2 Chappée 95013069
19 page 3 Joint vert 30x22x2
Code article PEX: 130247
Chappée
Réf fabricant: 95013069
± 3 jours ouvrés
sur devis
Connecteur rast5 4pts v3v Chappée 300009079
20 page 7 Connecteur rast5 4pts v3v
Code article PEX: 117575
Chappée
Réf fabricant: 300009079
± 3 jours ouvrés
sur devis
Bornier electrique Chappée 7665855
21 page 7 Bornier electrique
Code article PEX: 380572
Chappée
Réf fabricant: 7665855
± 3 jours ouvrés
61,08 € TTC
Connecteur rast5 3pts Chappée 7680714
22 page 7 Connecteur rast5 3pts
Code article PEX: 380690
Chappée
Réf fabricant: 7680714
± 3 jours ouvrés
sur devis
Connecteur rast5 2pts Chappée 7680712
23 page 7 Connecteur rast5 2pts
Code article PEX: 380689
Chappée
Réf fabricant: 7680712
± 3 jours ouvrés
sur devis
Fil terre l460 Chappée 7679486
24 page 7 Fil terre l460
Code article PEX: 380672
Chappée
Réf fabricant: 7679486
± 3 jours ouvrés
2,76 € TTC
Guide cable Chappée 7643731
25 page 7 Guide cable
Code article PEX: 380443
Chappée
Réf fabricant: 7643731
± 3 jours ouvrés
2,88 € TTC
Pont 2 pt 32a l10 Chappée 7743487
26 page 7 Pont 2 pt 32a l10
Code article PEX: 570555
Chappée
Réf fabricant: 7743487
± 3 jours ouvrés
2,76 € TTC
Entretoise carte 3.18 Chappée 7750941
27 page 7 Entretoise carte 3.18
Code article PEX: 570582
Chappée
Réf fabricant: 7750941
± 3 jours ouvrés
1,56 € TTC
Kit carte ble smart+entretoise Chappée 7715094
28 page 7 Kit carte ble smart+entretoise
Code article PEX: 661155
Chappée
Réf fabricant: 7715094
± 3 jours ouvrés
135,60 € TTC
Joint 5x11x2 Chappée BRO349558
212 page 5 Joint 5x11x2
Code article PEX: 473388
Chappée
Réf fabricant: BRO349558
± 3 jours ouvrés
2,76 € TTC
Support cplt Chappée 7727838
213 page 5 Support cplt
Code article PEX: 474173
Chappée
Réf fabricant: 7727838
± 3 jours ouvrés
31,56 € TTC
Rechauffeur version hydraulique Chappée 300022985
214 page 5 Rechauffeur version hydraulique
Code article PEX: 119193
Chappée
Réf fabricant: 300022985
± 3 jours ouvrés
241,20 € TTC
Rechauffeur 9kw Chappée 7682399
216 page 5 Rechauffeur 9kw
Code article PEX: 380706
Chappée
Réf fabricant: 7682399
± 3 jours ouvrés
403,20 € TTC
Epingle de verrouillage bulbe Chappée 300023286
217 page 5 Epingle de verrouillage bulbe
Code article PEX: 119216
Chappée
Réf fabricant: 300023286
± 3 jours ouvrés
1,92 € TTC
Purgeur d air automatique 3/8" Chappée 300003902
218 page 5 Purgeur d air automatique 3/8"
Code article PEX: 751338
Chappée
Réf fabricant: 300003902
en stock
25,68 € TTC
Circulateur para 15-130/7-50/i Chappée 7678698
219 page 5 Circulateur para 15-130/7-50/i
Code article PEX: 750539
Chappée
Réf fabricant: 7678698
± 3 jours ouvrés
249,60 € TTC
Vase d expansion rp 250 8 litres Chappée S62753
221 page 5 Vase d expansion rp 250 8 litres
Code article PEX: 112031
Chappée
Réf fabricant: S62753
en stock
138,00 € TTC
Flex dr rtp 3/8" dn8 l300 Chappée 94994129
222 page 5 Flex dr rtp 3/8" dn8 l300
Code article PEX: 751352
Chappée
Réf fabricant: 94994129
en stock
25,68 € TTC
Joint vert 14x8x2 Chappée 95013058
223 page 5 Joint vert 14x8x2
Code article PEX: 130236
Chappée
Réf fabricant: 95013058
± 3 jours ouvrés
sur devis
Joint tor 9.19x2.62 epdm Chappée 95023308
224 page 5 Joint tor 9.19x2.62 epdm
Code article PEX: 130353
Chappée
Réf fabricant: 95023308
± 3 jours ouvrés
1,56 € TTC
Epingle de blocage d.10 Chappée 300024235
225 page 5 Epingle de blocage d.10
Code article PEX: 119288
Chappée
Réf fabricant: 300024235
± 3 jours ouvrés
8,04 € TTC
Douille raccord rapide 1 Chappée 300022981
226 page 5 Douille raccord rapide 1
Code article PEX: 119192
Chappée
Réf fabricant: 300022981
± 3 jours ouvrés
15,72 € TTC
Epingle raccord rapide Chappée 300023112
227 page 5 Epingle raccord rapide
Code article PEX: 119199
Chappée
Réf fabricant: 300023112
± 3 jours ouvrés
6,42 € TTC
Tube depart chauffage Chappée 7677516
228 page 5 Tube depart chauffage
Code article PEX: 380655
Chappée
Réf fabricant: 7677516
± 3 jours ouvrés
50,28 € TTC
Joint tor 21x3.5 epdm Chappée 95023311
229 page 5 Joint tor 21x3.5 epdm
Code article PEX: 130355
Chappée
Réf fabricant: 95023311
± 3 jours ouvrés
1,56 € TTC
Kit epingles dn 20 (x5) Chappée 300023113
230 page 5 Kit epingles dn 20 (x5)
Code article PEX: 733463
Chappée
Réf fabricant: 300023113
en stock
21,00 € TTC
Tube retour chauffage Chappée 7677506
231 page 5 Tube retour chauffage
Code article PEX: 380651
Chappée
Réf fabricant: 7677506
± 3 jours ouvrés
32,88 € TTC
Kit joint 30x21x2 (x10) Chappée 95013062
232 page 5 Kit joint 30x21x2 (x10)
Code article PEX: 733476
Chappée
Réf fabricant: 95013062
en stock
14,88 € TTC
Tube retour unite exterieur Chappée 7719366
233 page 5 Tube retour unite exterieur
Code article PEX: 473951
Chappée
Réf fabricant: 7719366
± 3 jours ouvrés
46,80 € TTC
Tube depart unite exterieur Chappée 7719377
235 page 5 Tube depart unite exterieur
Code article PEX: 473953
Chappée
Réf fabricant: 7719377
± 3 jours ouvrés
44,04 € TTC
Tube entree rechauffeur Chappée 7678632
236 page 5 Tube entree rechauffeur
Code article PEX: 380661
Chappée
Réf fabricant: 7678632
± 3 jours ouvrés
24,36 € TTC
Tube retour chaudiere Chappée 300022872
238 page 5 Tube retour chaudiere
Code article PEX: 119190
Chappée
Réf fabricant: 300022872
± 3 jours ouvrés
33,36 € TTC
Tube depart chaudiere Chappée 300026862
239 page 5 Tube depart chaudiere
Code article PEX: 119829
Chappée
Réf fabricant: 300026862
± 3 jours ouvrés
27,48 € TTC
Debitmetre huba dn20 Chappée 300022989
240 page 5 Debitmetre huba dn20
Code article PEX: 751341
Chappée
Réf fabricant: 300022989
en stock
83,88 € TTC
Kit joint torique 21.89x2.62 e Chappée 300023277
241 page 5 Kit joint torique 21.89x2.62 e
Code article PEX: 733477
Chappée
Réf fabricant: 300023277
en stock
14,88 € TTC
Soupape de securite Chappée 300000304
242 page 5 Soupape de securite
Code article PEX: 750377
Chappée
Réf fabricant: 300000304
en stock
44,88 € TTC
Raccord male 1/2 x 14 Chappée 97951088
243 page 5 Raccord male 1/2 x 14
Code article PEX: 110459
Chappée
Réf fabricant: 97951088
± 3 jours ouvrés
12,36 € TTC
Epingle de blocage Chappée 0294401
244 page 5 Epingle de blocage
Code article PEX: 571413
Chappée
Réf fabricant: 0294401
± 3 jours ouvrés
3,96 € TTC
Tube pvc d16x12 Chappée 94994712
245 page 5 Tube pvc d16x12
Code article PEX: 164680
Chappée
Réf fabricant: 94994712

obsolète

Presse-tube 17-18.5 Chappée 300014343
246 page 5 Presse-tube 17-18.5
Code article PEX: 370689
Chappée
Réf fabricant: 300014343

obsolète

Robinet de vidange av tuyau Chappée 0295174
249 page 5 Robinet de vidange av tuyau
Code article PEX: 751370
Chappée
Réf fabricant: 0295174
± 3 jours ouvrés
36,12 € TTC
Manometre a visser eltek Chappée 7709960
250 page 5 Manometre a visser eltek
Code article PEX: 473860
Chappée
Réf fabricant: 7709960
± 3 jours ouvrés
sur devis
Protection manometre Chappée 7700519
252 page 5 Protection manometre
Code article PEX: 473803
Chappée
Réf fabricant: 7700519
± 3 jours ouvrés
sur devis
Sonde temperature pt1000 Chappée 7609871
253 page 5 Sonde temperature pt1000
Code article PEX: 724454
Chappée
Réf fabricant: 7609871
en stock
30,84 € TTC
Ecrou embase h m8 crante Chappée 95890434
254 page 5 Ecrou embase h m8 crante
Code article PEX: 131134
Chappée
Réf fabricant: 95890434

obsolète

Manometre 0-4 bar Chappée S62733
255 page 5 Manometre 0-4 bar
Code article PEX: 112012
Chappée
Réf fabricant: S62733
en stock
30,00 € TTC
Passe tube d22 Chappée 7617311
256 page 5 Passe tube d22
Code article PEX: 305997
Chappée
Réf fabricant: 7617311
± 3 jours ouvrés
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chappee Module Interieur Eria-ONE H-E ainsi que des liens vers les articles Chappée. En parcourant la page Chappée, vous pourrez également trouver toutes les pièces Chappée présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
