Chaudière Oertli DPSM 3025 LP (85314079)



OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.
page 1
page 3
page 5
page 7
page 9
page 11
page 13
page 15
Pièces détachées Chaudière Oertli DPSM 3025 LP (85314079) chez Pièces Express


Référence fabricant
Position Schéma
295164 Voyant avec joint 2.04
295183 Bruleur cylindrique 25kw 2.05
286490 Tube venturi 25 kw d.17mm 2.06
295214 Vanne gaz vk 4115 v 2012 b 2.07
284862 Joint venturi-ventilateur 2.09
295165 Electrode alluma.+ sonde ionisat.+joint 2.10
0306638 Joint silicone electrode 2.11
295168 Chambre de premelange 2.12
284855 Joint clapet d air 2.13
284848 Clapet d air 2.14
284354 Ventilateur g1g 126-ac11 2.15
295519 Joints bruleur 2.16
287076 Kit conv prop mc 25 hc32 _
295220 Kit maint.joints + electrode _


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Chaudière Oertli DPSM 3025 LP (85314079)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix

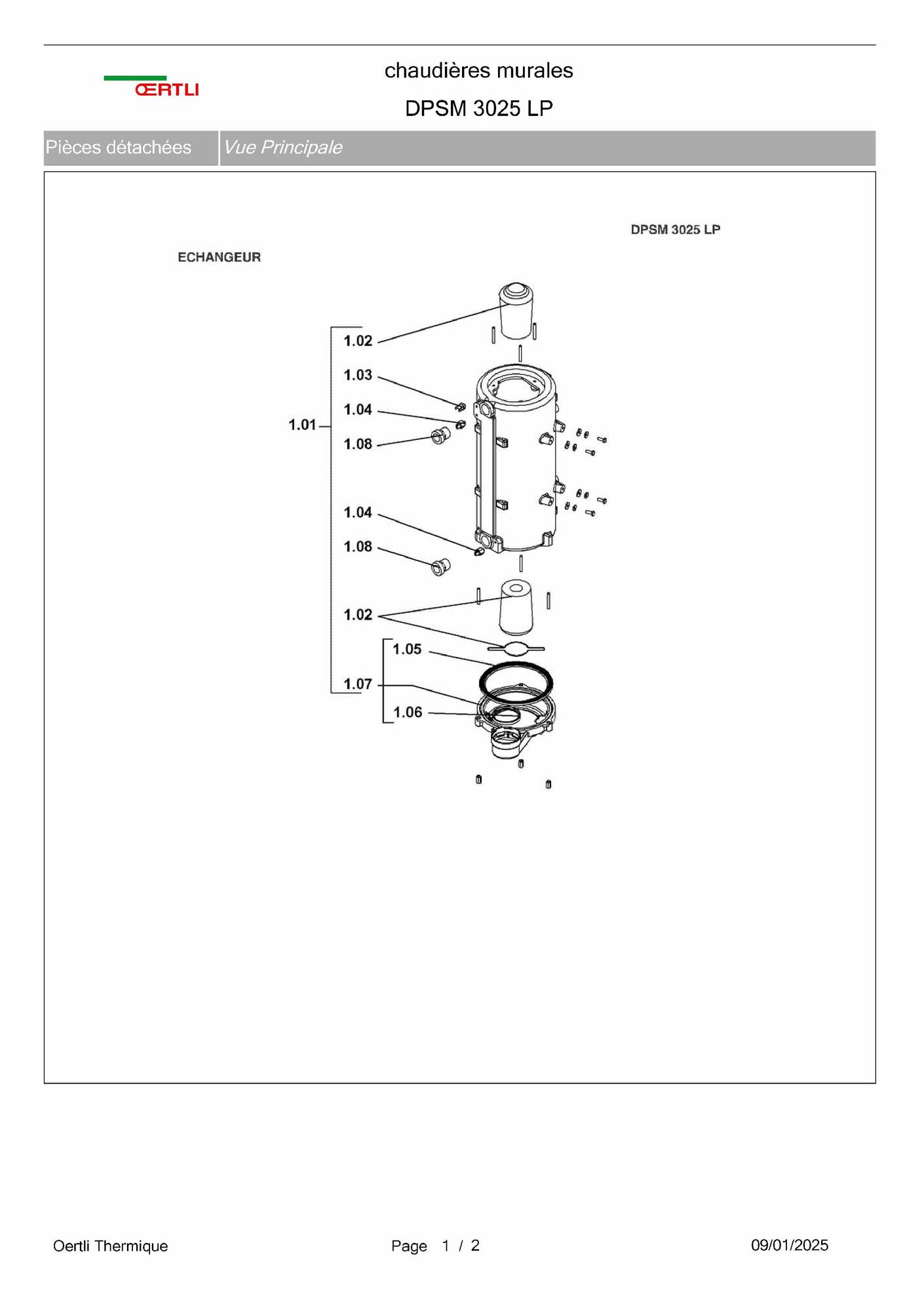

1.01 page 1 Echangeur 25 kw

Oertli
Réf fabricant: 295186
1.02 page 1 Turbulateur 25 kw (x2)

Oertli
Réf fabricant: 295184
1.03 page 1 Thermostat bimetallique

Oertli
Réf fabricant: 295203
1.04 page 1 Sonde de contact ntc

Oertli
Réf fabricant: 295204
1.05 page 1 Joint de bac a condensat

Oertli
Réf fabricant: 295185
1.06 page 1 Joint dn60 pour pps

Oertli
Réf fabricant: 295143
1.07 page 1 Bac a condensat av.joint

Oertli
Réf fabricant: 295187
1.08 page 1 Piece filetee 3/4" x 1"

Oertli
Réf fabricant: 295518

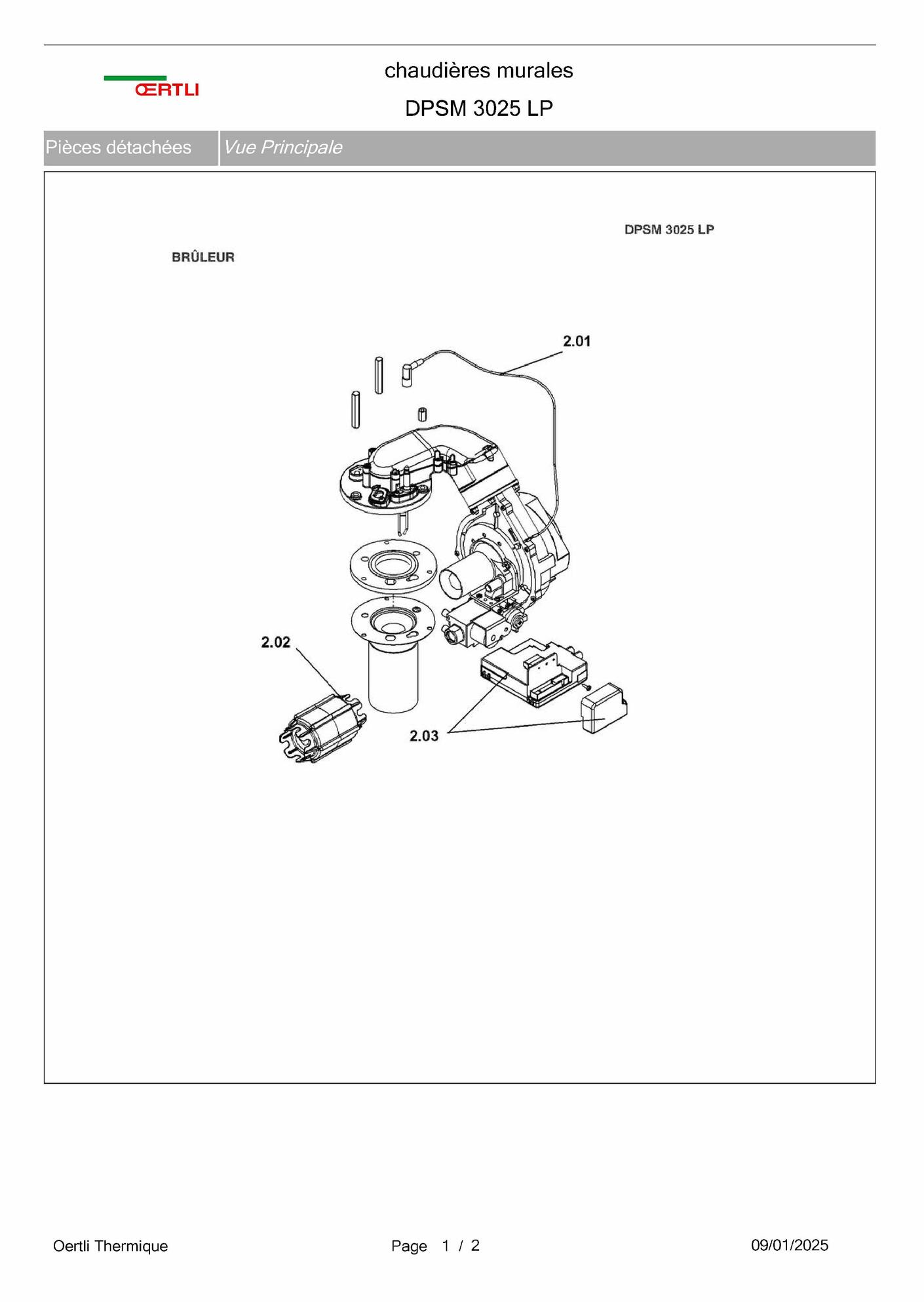

2.01 page 3 Cable allumage av.connect

Oertli
Réf fabricant: 295181
2.02 page 3 Silencieux 25 kw

Oertli
Réf fabricant: 295156
2.03 page 3 Coffret de securite s4965b

Oertli
Réf fabricant: 295182

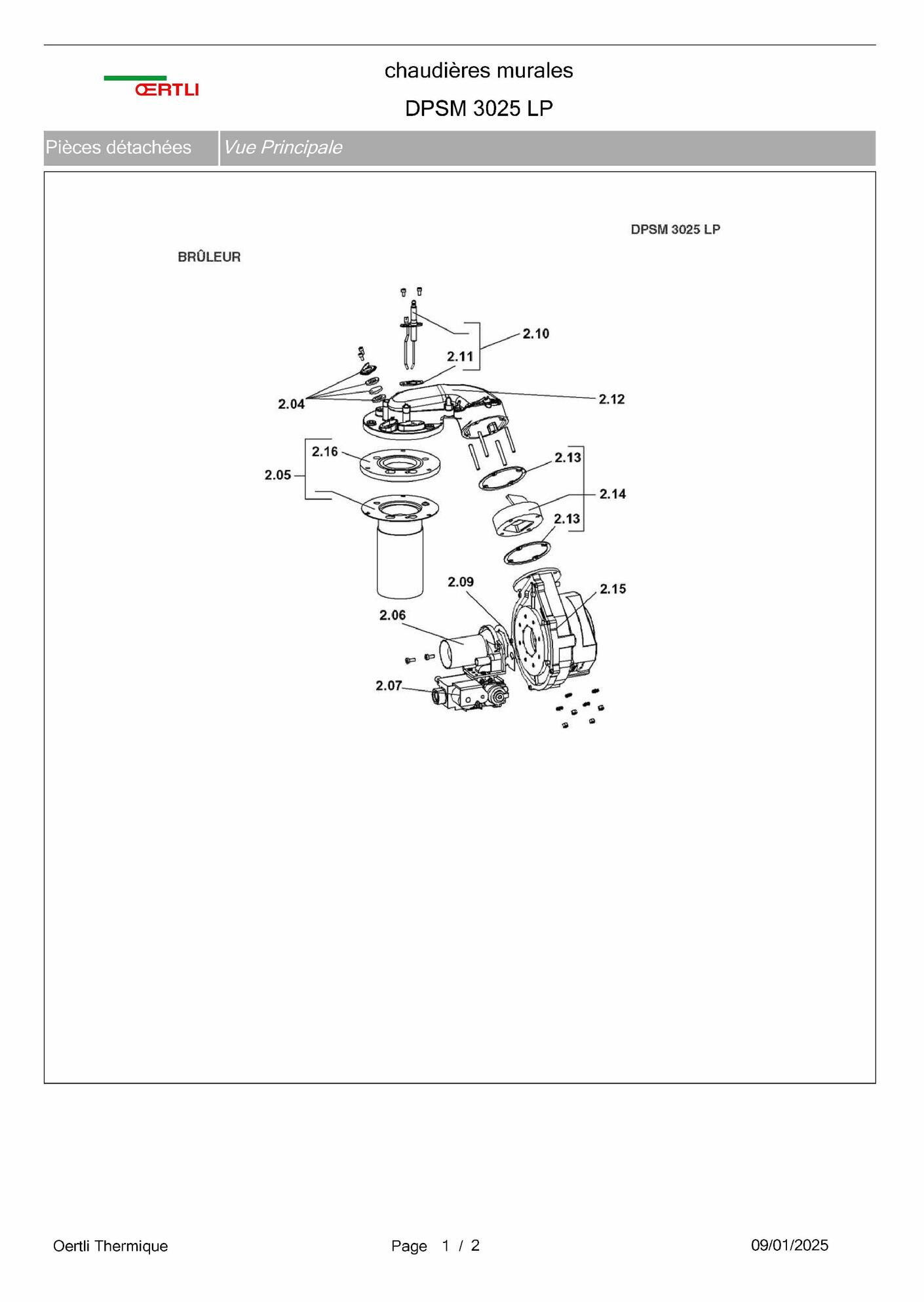

2.04 page 5 Regard echangeur + joint

Oertli
Réf fabricant: 295164
2.05 page 5 Bruleur cylindrique 25kw

Oertli
Réf fabricant: 295183
2.06 page 5 Tube venturi 25 kw

Oertli
Réf fabricant: 286490
2.07 page 5 Vanne gaz vk 4115 v 2012 b

Oertli
Réf fabricant: 295214
2.09 page 5 Joint venturi-ventilateur

Oertli
Réf fabricant: 284862
avec délai
sur devis
2.10 page 5 Electrode ...

Oertli
Réf fabricant: 295165
Joint silicone electrode Oertli 0306638
2.11 page 5 Joint silicone electrode
Code article PEX: 114148
Oertli
Réf fabricant: 0306638
en stock
11,94 € TTC
2.12 page 5 Chambre de premelange cpl

Oertli
Réf fabricant: 295168
2.13 page 5 Joint clapet dair

Oertli
Réf fabricant: 284855
2.14 page 5 Clapet dair

Oertli
Réf fabricant: 284848
2.15 page 5 Ventilateur g1g 126-ac11

Oertli
Réf fabricant: 284354
2.16 page 5 Joints pour bruleur

Oertli
Réf fabricant: 295519

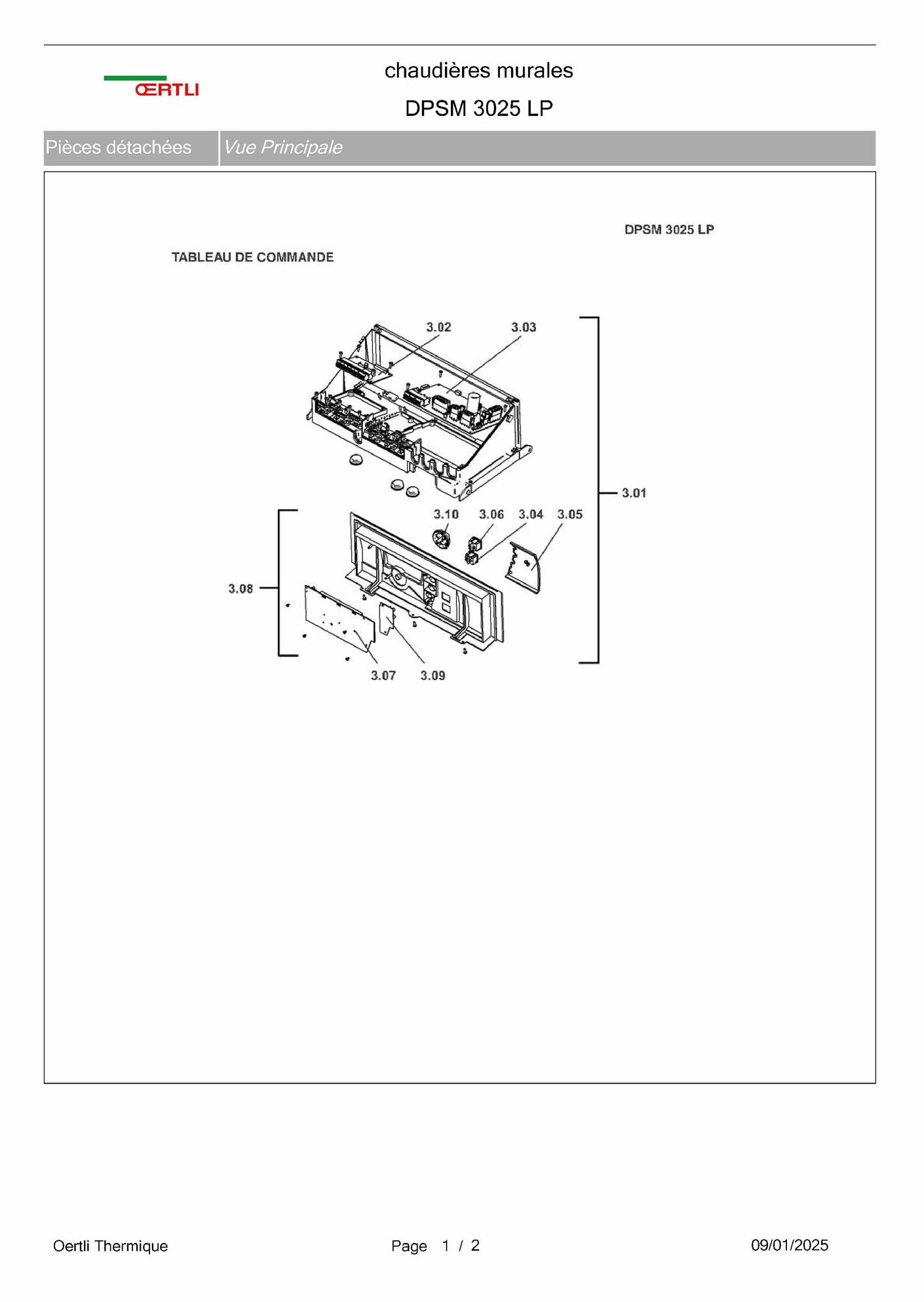

3.01 page 7 Tableau cde optim. 3025lp

Oertli
Réf fabricant: 304391
avec délai
sur devis
3.02 page 7 Carte sonde diematic 3

Oertli
Réf fabricant: 702440
3.03 page 7 Carte relais

Oertli
Réf fabricant: 702479
3.04 page 7 Interrupteur momentane ...

Oertli
Réf fabricant: 130075
3.05 page 7 Portillon tableau

Oertli
Réf fabricant: 304384
3.06 page 7 Interrupteur bipol.vert m/a

Oertli
Réf fabricant: 120888
3.07 page 7 Carte uc-affichage dpsm 3000

Oertli
Réf fabricant: 304386
3.08 page 7 Enjoliveur tableau

Oertli
Réf fabricant: 304387
avec délai
sur devis
3.09 page 7 Clavier elastomere f150

Oertli
Réf fabricant: 304388
3.10 page 7 Bouton tableau r gs140

Oertli
Réf fabricant: 304389

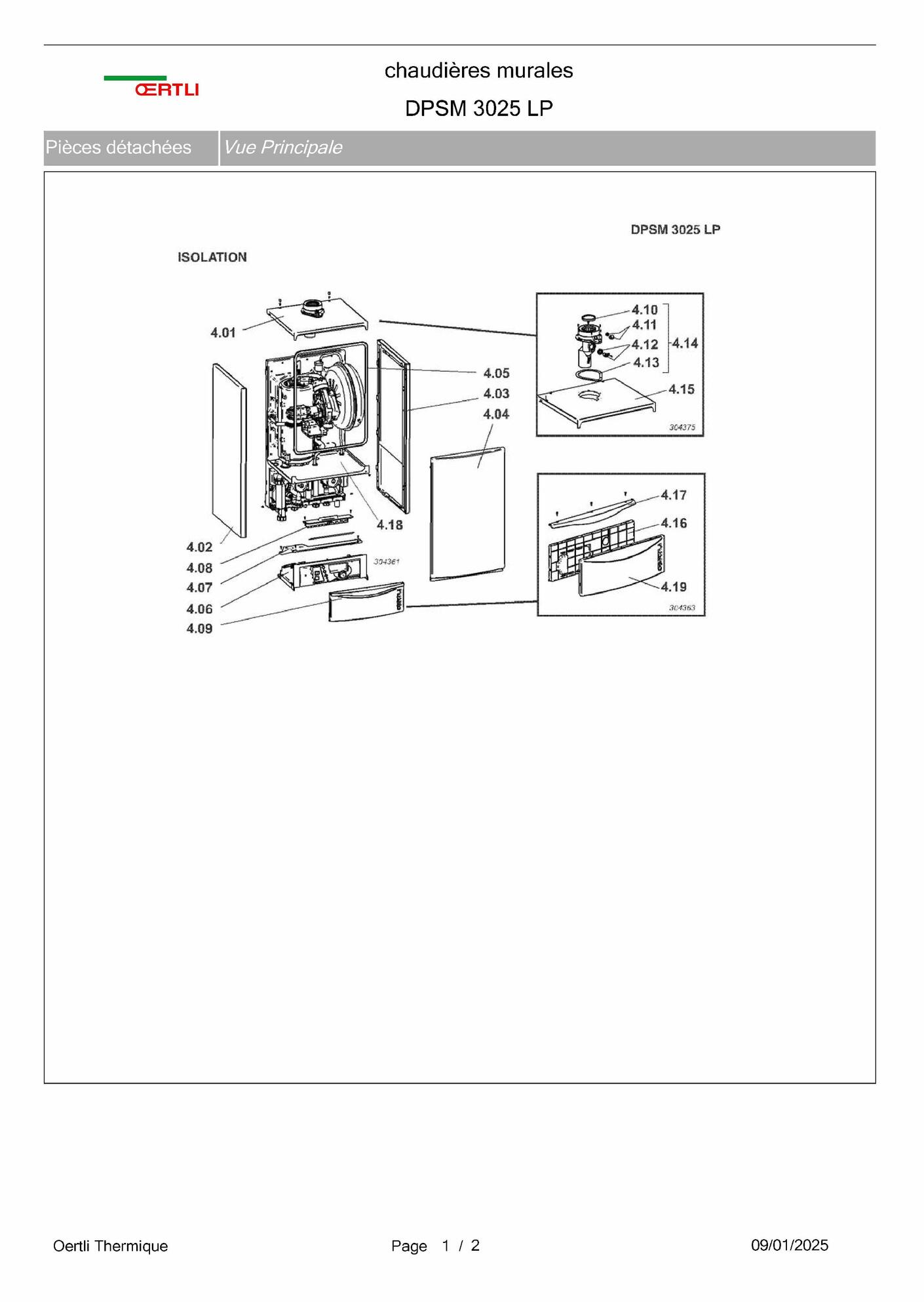

4.01 page 9 Chapiteau cpl.

Oertli
Réf fabricant: 295142
avec délai
sur devis
4.02 page 9 Panneau lateral gauche

Oertli
Réf fabricant: 304393
avec délai
sur devis
4.03 page 9 Panneau lateral droit

Oertli
Réf fabricant: 304394
avec délai
sur devis
4.04 page 9 Panneau avant

Oertli
Réf fabricant: 304395
avec délai
sur devis
4.05 page 9 Profil detancheite porte

Oertli
Réf fabricant: 295188
4.06 page 9 Tableau cde optim. 3025lp

Oertli
Réf fabricant: 304391
avec délai
sur devis
4.07 page 9 Couvercle tableau de cde

Oertli
Réf fabricant: 295201
4.08 page 9 Couvercle connecteurs

Oertli
Réf fabricant: 295202
4.09 page 9 Portillon cpl

Oertli
Réf fabricant: 304396
avec délai
sur devis
4.10 page 9 Joint dn60 pour pps

Oertli
Réf fabricant: 295143
4.11 page 9 Bouchon avec languette

Oertli
Réf fabricant: 295148
4.12 page 9 Sonde fumee ntc

Oertli
Réf fabricant: 295145
4.13 page 9 Joint pour buse de fumee

Oertli
Réf fabricant: 295144
4.14 page 9 Buse de fumee cpl.

Oertli
Réf fabricant: 295147
4.15 page 9 Couvercle ss buse fumee

Oertli
Réf fabricant: 295146
4.16 page 9 Cadre portillon

Oertli
Réf fabricant: 304398
avec délai
sur devis
4.17 page 9 Poignee portillon

Oertli
Réf fabricant: 304399
4.18 page 9 Fond intermediaire 3-15/25lp

Oertli
Réf fabricant: 295215
avec délai
sur devis
4.19 page 9 Portillon (uniq.piece to)

Oertli
Réf fabricant: 304397
avec délai
sur devis

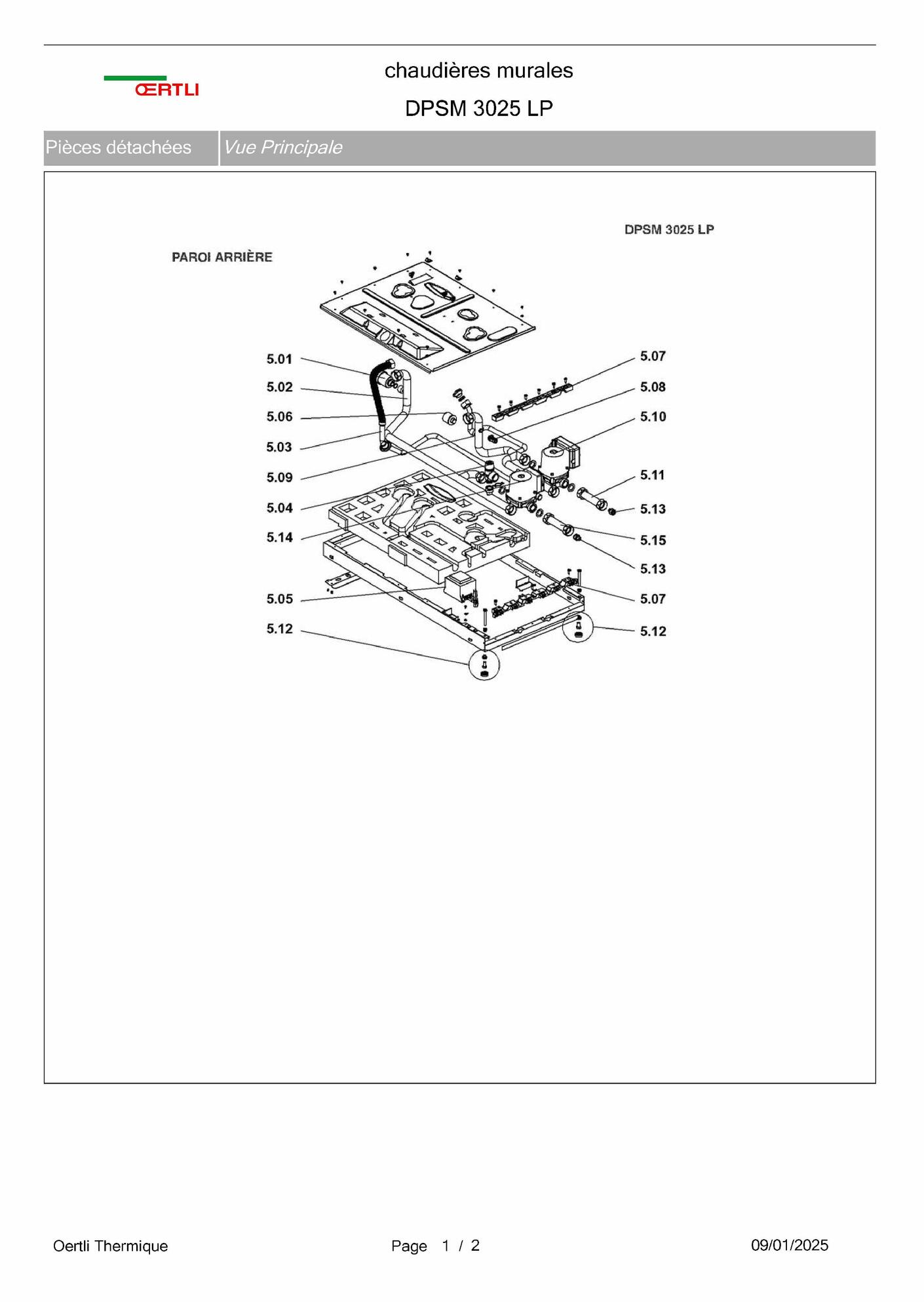

5.01 page 11 Purgeur dpsm 20/35/50

Oertli
Réf fabricant: 702145
5.02 page 11 Tube de depart av.joint ...

Oertli
Réf fabricant: 295511
avec délai
sur devis
5.03 page 11 Tube arrivee gaz av.joint

Oertli
Réf fabricant: 295508
5.04 page 11 Soupape de securite 3 bar ...

Oertli
Réf fabricant: 295190
5.05 page 11 Transformateur carte

Oertli
Réf fabricant: 284891
5.06 page 11 Manometre

Oertli
Réf fabricant: 295189
5.07 page 11 Plaquette de serrage ...

Oertli
Réf fabricant: 295207
5.08 page 11 Robinet vidange av.tuyau

Oertli
Réf fabricant: 295174
5.09 page 11 Tube de retour av.joint ...

Oertli
Réf fabricant: 295510
avec délai
sur devis
5.10 page 11 Circulateur uper15-60 ...

Oertli
Réf fabricant: 295195
Tubulure retour inf. chauffage Oertli 0306706
5.11 page 11 Tubulure retour inf. chauffage
Code article PEX: 114149
Oertli
Réf fabricant: 0306706
± 3 jours ouvrés
92,28 € TTC
5.12 page 11 Piece intermediaire

Oertli
Réf fabricant: 287408
avec délai
sur devis
5.13 page 11 Clapet anti-retour

Oertli
Réf fabricant: 295193
5.14 page 11 Circulateur upo 15-60/130 ...

Oertli
Réf fabricant: 295209
Tubulure retour inf. ecs Oertli 0306707
5.15 page 11 Tubulure retour inf. ecs
Code article PEX: 114151
Oertli
Réf fabricant: 0306707
± 3 jours ouvrés
79,32 € TTC

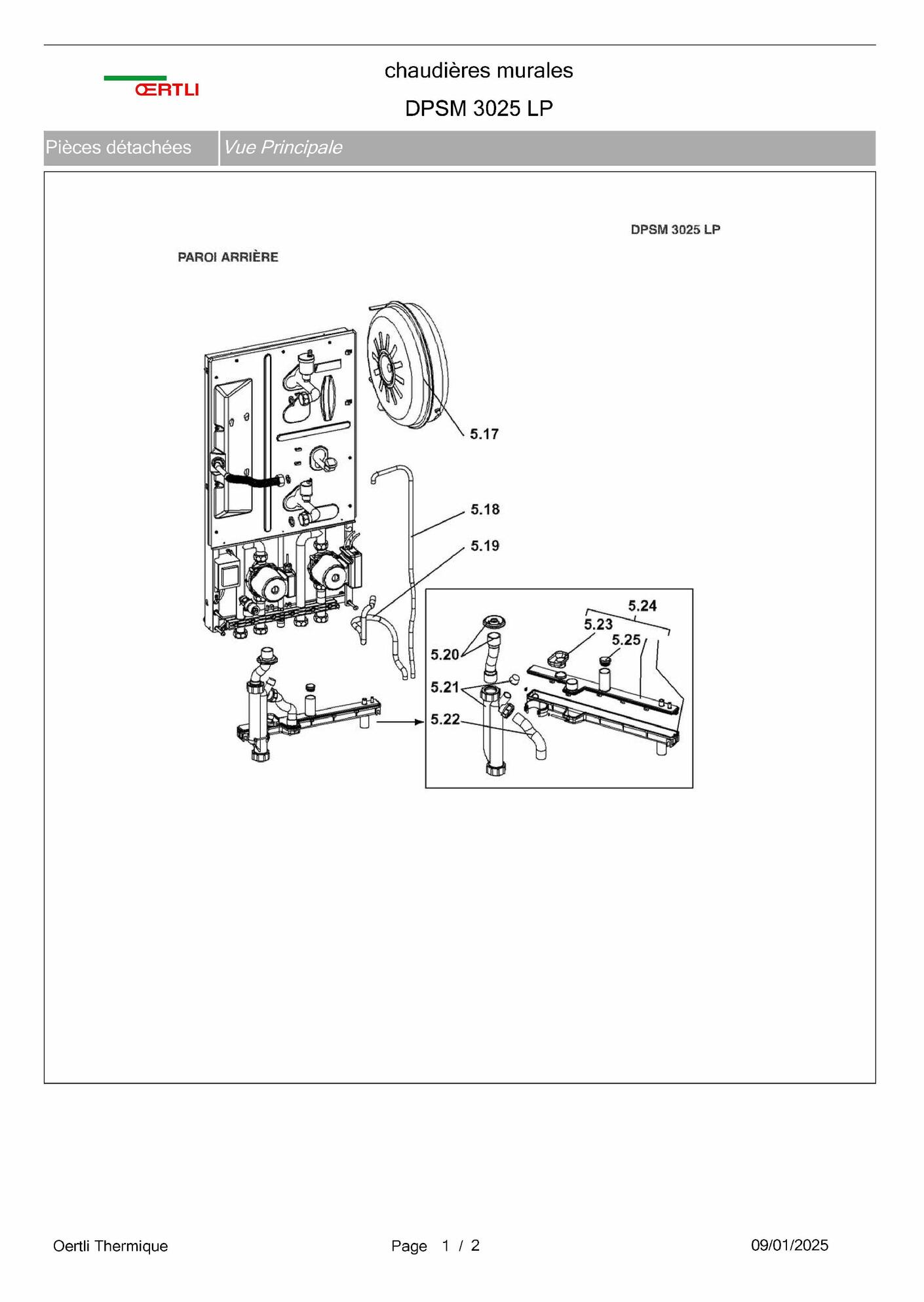

5.17 page 13 Vase d expansion

Oertli
Réf fabricant: 295197
5.18 page 13 Tuyau purgeur

Oertli
Réf fabricant: 295198
5.19 page 13 Tuyau vidange

Oertli
Réf fabricant: 295199
5.20 page 13 Tuyau evacuation ...

Oertli
Réf fabricant: 295171
5.21 page 13 Siphon cpl

Oertli
Réf fabricant: 702178
5.22 page 13 Tuyau evacuation condens.

Oertli
Réf fabricant: 284986
5.23 page 13 Recuperateur condensats

Oertli
Réf fabricant: 295170
5.24 page 13 Collecteur de condensats

Oertli
Réf fabricant: 295169
5.25 page 13 Bouchon collect.condensat ...

Oertli
Réf fabricant: 295520

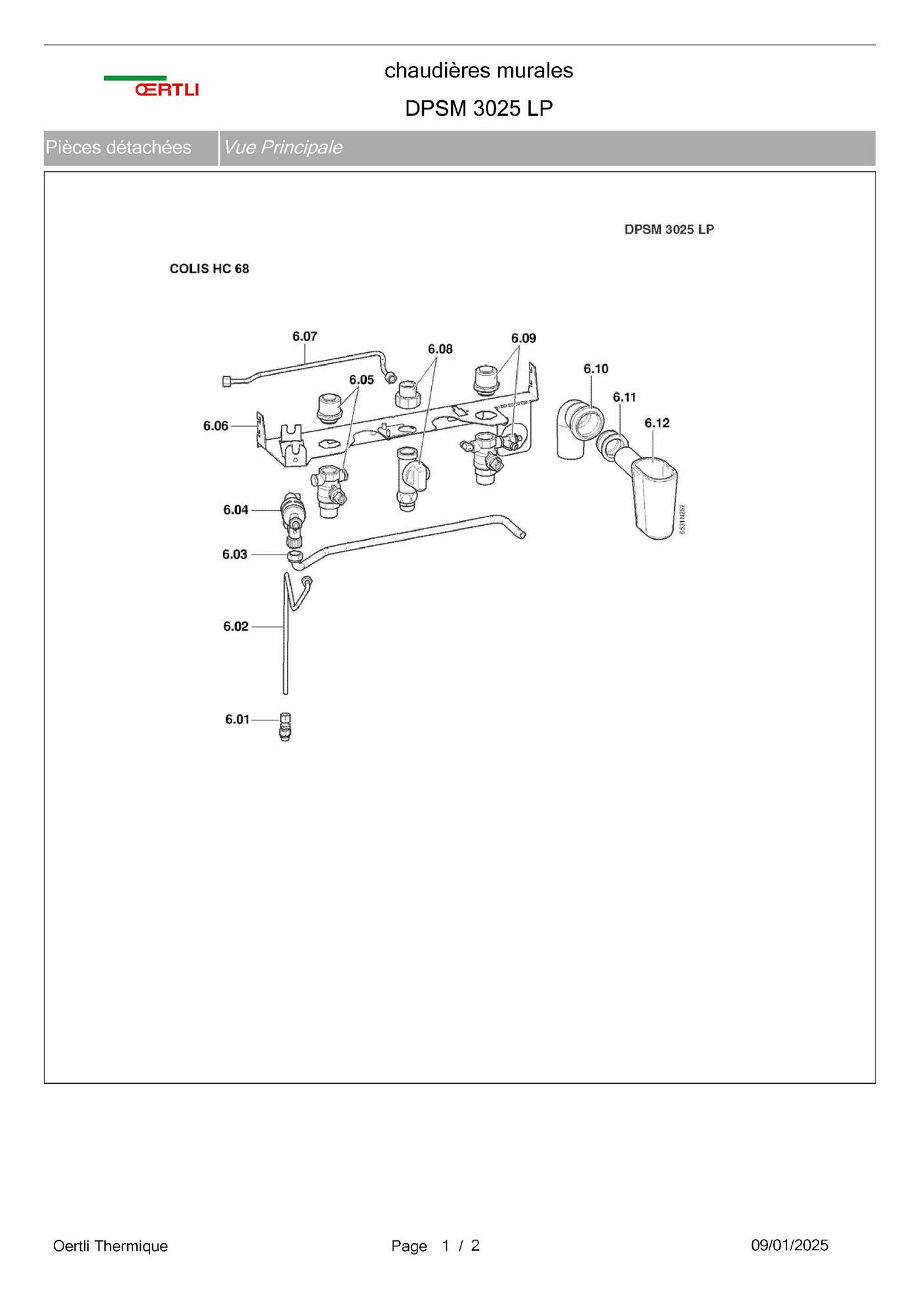

6.01 page 15 Raccord tube disconnect.

Oertli
Réf fabricant: 304454
6.02 page 15 Tube entree e.f.s

Oertli
Réf fabricant: 304455
6.03 page 15 Tube diconnecteur pvc

Oertli
Réf fabricant: 303328
6.04 page 15 Disconnecteur

Oertli
Réf fabricant: 303325
6.05 page 15 Robinet depart chauffage

Oertli
Réf fabricant: 304447
6.06 page 15 Console montage hc68-75

Oertli
Réf fabricant: 304452
avec délai
sur devis
6.07 page 15 Tube entree eau froide

Oertli
Réf fabricant: 303330
avec délai
sur devis
6.08 page 15 Robinet gaz

Oertli
Réf fabricant: 304453
avec délai
sur devis
6.09 page 15 Robinet retour chauffage

Oertli
Réf fabricant: 304448
6.10 page 15 Coude 87 degr.

Oertli
Réf fabricant: 303316
6.11 page 15 Manchette

Oertli
Réf fabricant: 303317
6.12 page 15 Entonnoir

Oertli
Réf fabricant: 291796
_ page 11 Circuit pompe de charge

Oertli
Réf fabricant: 295194
avec délai
sur devis
_ page 7 Connecteur identif.3-25lp ...

Oertli
Réf fabricant: 295228
_ page 11 Dosseret avec tubulure ...

Oertli
Réf fabricant: 295516
avec délai
sur devis
_ page 13 Etrier murale

Oertli
Réf fabricant: 287396
avec délai
sur devis
_ page 7 Faisceau 230v 3 k/lp

Oertli
Réf fabricant: 295154
avec délai
sur devis
_ page 7 Faisceau sondes/ventilat. ...

Oertli
Réf fabricant: 295206
_ page 5 Kit conv prop mc 25 hc32

Oertli
Réf fabricant: 287076
avec délai
sur devis
_ page 5 Kit de maintenance

Oertli
Réf fabricant: 295220
_ page 11 Kit joints/accessoires ...

Oertli
Réf fabricant: 295521
avec délai
sur devis
_ page 11 Protection manometre

Oertli
Réf fabricant: 304400
_ page 7 Sonde exterieure af60

Oertli
Réf fabricant: 702309
_ page 1 Tube depart fumee lg.415mm ...

Oertli
Réf fabricant: 295180


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Oertli DPSM 3025 LP (85314079) ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
