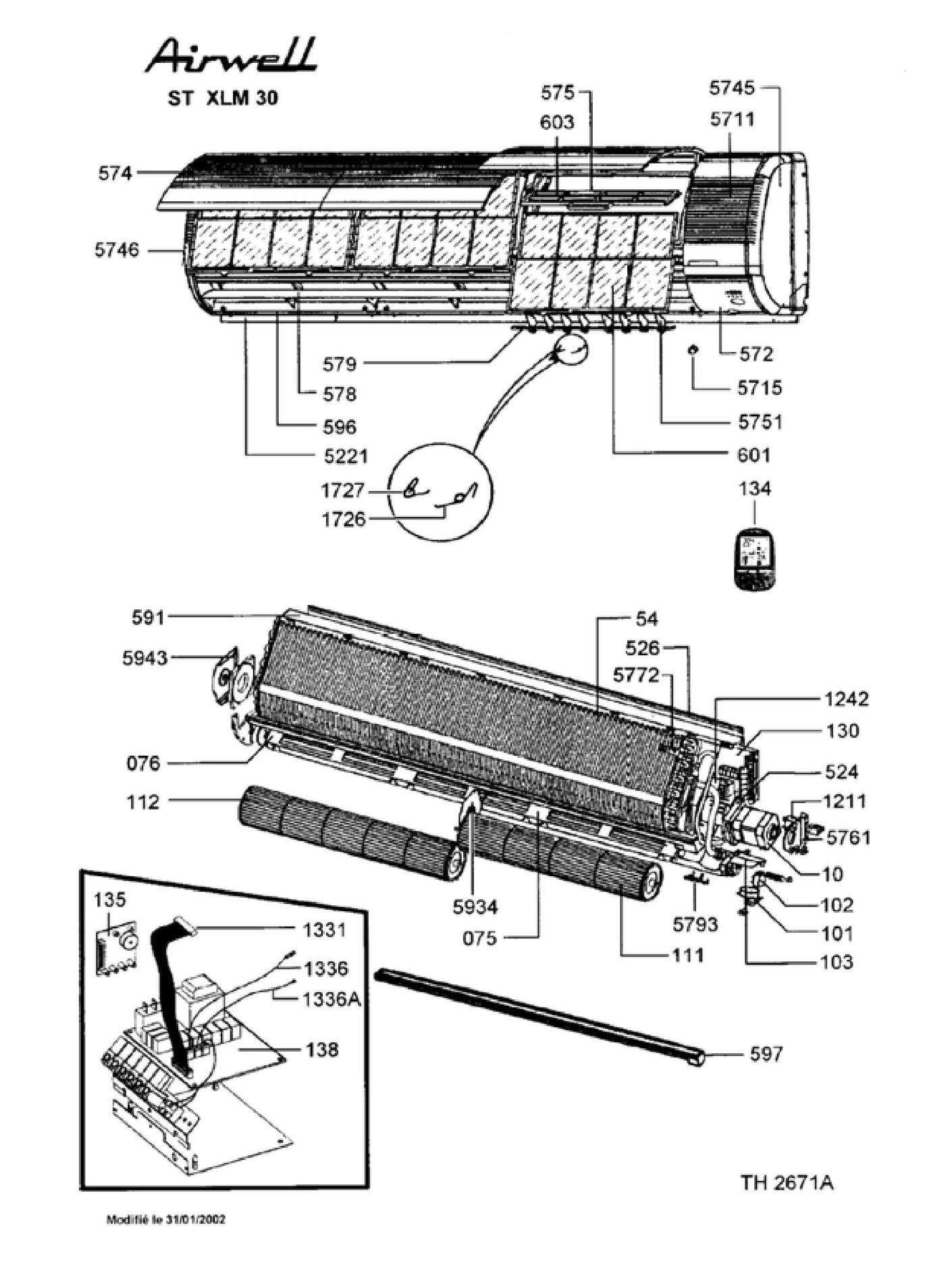

Unité murale Airwell ST XLM 30 RCT (ON-OFF) 7SP022054A
page 1
Pièces détachées Unité murale Airwell ST XLM 30 RCT (ON-OFF) 7SP022054A chez Pièces Express


Référence fabricant
Position Schéma
1PR060360 Moteur ventilateur 10
421388 (cnr) evaporateur 54
371252 (cnr) volet droit 75
371253 (cnr) volet 76
1PR090026 Moteur volet 101
1PR090027 Moteur volet 102
436951 (cnr)support des moteurs deflecteurs 103
293319 Turbine droite 111
435976 Turbine tangentielle gauche (293320 old) 112
234204 (cnr) carte electronique 130
900087 Telecommande ir rc4 134
436991 (cr)carte électronique récepteur ir/marche forcée 135
435776 Carte électronique fonctions 138
371064 (cnr) support moteur venlitateur 524
323413 (cnr)supt.mural.stxlm30 (436975 526
372259 Portillon 572
1PR190197 Grille 574
370148 (cnr)cadre de filtre a charbon xlm3 0 575
371254 Deflecteur horizontal xlm30 (436952) 578
371251 (cnr) faisceau moteur volet 579
370150 (cnr) panneau arriere 591
370149 (cnr)ensemble facade ecp 438526 596
438524 (cnr) bac condensat 597
435965 (cnr) filtre air 601
221553 (cnr) filtre charbon actif 603
1PR080032 Condensateur 1211
230147 Relais omron 1242
391504 (cnr) cable plat l=450mm 1331
1PR070304 Sonde temperature 1336
1PR070292 Sonde temperature 1336A
435651 (cnr)voir 204045 ressort de deflecteur 1726
435652 (cnr)remp : 204046 - voir 204046 ressor 1727
436978 (cnr) panneau inferieur 5221
373243 (cnr) panneau 5711
436959 (cnr)cache vis 5715
373241 (cnr)panneau droit stxlm30 (436945) 5745
373242 (cnr)pan de cote gauche. xlm30 436946 5746
436435 (cnr) deflecteur verti 5751
372335 (cnr)couvercle mt xlm30 (436961 5761
371236 (cnr) support 5772
436035 (cnr)support platine 5793
371063 (cnr)cnr/palier central 5934
371062 (cnr)palier turbine gauche 5943
436960 (cnr)levier de liaison 0
900110 Emballage st xlm30 0


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité murale Airwell ST XLM 30 RCT (ON-OFF) 7SP022054A



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Moteur ventilateur Airwell 1PR060360
10 page 1 Moteur ventilateur
Code article PEX: 544638
Airwell
Réf fabricant: 1PR060360
avec délai fournisseur
87,60 € TTC
54 page 1 (cnr) evaporateur

Airwell
Réf fabricant: 421388
avec délai
sur devis
75 page 1 (cnr) volet droit

Airwell
Réf fabricant: 371252
avec délai
sur devis
76 page 1 (cnr) volet

Airwell
Réf fabricant: 371253
avec délai
sur devis
Moteur volet Airwell 1PR090026
101 page 1 Moteur volet
Code article PEX: 545702
Airwell
Réf fabricant: 1PR090026
avec délai fournisseur
13,20 € TTC
Moteur volet Airwell 1PR090027
102 page 1 Moteur volet
Code article PEX: 545703
Airwell
Réf fabricant: 1PR090027
avec délai fournisseur
75,60 € TTC
103 page 1 (cnr)support des moteurs deflecteurs

Airwell
Réf fabricant: 436951
avec délai
sur devis
111 page 1 Turbine droite

Airwell
Réf fabricant: 293319
avec délai
sur devis
Turbine tangentielle gauche (293320 old) Airwell 435976
112 page 1 Turbine tangentielle gauche (293320 old)
Code article PEX: 550485
Airwell
Réf fabricant: 435976

obsolète

130 page 1 (cnr) carte electronique

Airwell
Réf fabricant: 234204
avec délai
sur devis
134 page 1 Telecommande ir rc4

Airwell
Réf fabricant: 900087
avec délai
sur devis
135 page 1 (cr)carte électronique récepteur ir/marche forcée

Airwell
Réf fabricant: 436991
avec délai
sur devis
138 page 1 Carte électronique fonctions

Airwell
Réf fabricant: 435776
avec délai
sur devis
524 page 1 (cnr) support moteur venlitateur

Airwell
Réf fabricant: 371064
avec délai
sur devis
526 page 1 (cnr)supt.mural.stxlm30 (436975

Airwell
Réf fabricant: 323413
avec délai
sur devis
572 page 1 Portillon

Airwell
Réf fabricant: 372259
avec délai
sur devis
Grille Airwell 1PR190197
574 page 1 Grille
Code article PEX: 549500
Airwell
Réf fabricant: 1PR190197

obsolète

575 page 1 (cnr)cadre de filtre a charbon xlm3 0

Airwell
Réf fabricant: 370148
avec délai
sur devis
Deflecteur horizontal xlm30 (436952) Airwell 371254
578 page 1 Deflecteur horizontal xlm30 (436952)
Code article PEX: 550481
Airwell
Réf fabricant: 371254

obsolète

579 page 1 (cnr) faisceau moteur volet

Airwell
Réf fabricant: 371251
avec délai
sur devis
591 page 1 (cnr) panneau arriere

Airwell
Réf fabricant: 370150
avec délai
sur devis
596 page 1 (cnr)ensemble facade ecp 438526

Airwell
Réf fabricant: 370149
avec délai
sur devis
597 page 1 (cnr) bac condensat

Airwell
Réf fabricant: 438524
avec délai
sur devis
601 page 1 (cnr) filtre air

Airwell
Réf fabricant: 435965
avec délai
sur devis
603 page 1 (cnr) filtre charbon actif

Airwell
Réf fabricant: 221553
avec délai
sur devis
Condensateur Airwell 1PR080032
1211 page 1 Condensateur
Code article PEX: 545509
Airwell
Réf fabricant: 1PR080032
avec délai fournisseur
13,20 € TTC
1242 page 1 Relais omron

Airwell
Réf fabricant: 230147
avec délai
sur devis
1331 page 1 (cnr) cable plat l=450mm

Airwell
Réf fabricant: 391504
avec délai
sur devis
Sonde temperature Airwell 1PR070304
1336 page 1 Sonde temperature
Code article PEX: 545202
Airwell
Réf fabricant: 1PR070304
avec délai fournisseur
13,20 € TTC
Sonde temperature Airwell 1PR070292
1336A page 1 Sonde temperature
Code article PEX: 545190
Airwell
Réf fabricant: 1PR070292
avec délai fournisseur
36,00 € TTC
1726 page 1 (cnr)voir 204045 ressort de deflecteur

Airwell
Réf fabricant: 435651
avec délai
sur devis
1727 page 1 (cnr)remp : 204046 - voir 204046 ressor

Airwell
Réf fabricant: 435652
avec délai
sur devis
5221 page 1 (cnr) panneau inferieur

Airwell
Réf fabricant: 436978
avec délai
sur devis
5711 page 1 (cnr) panneau

Airwell
Réf fabricant: 373243
avec délai
sur devis
5715 page 1 (cnr)cache vis

Airwell
Réf fabricant: 436959
avec délai
sur devis
5745 page 1 (cnr)panneau droit stxlm30 (436945)

Airwell
Réf fabricant: 373241
avec délai
sur devis
5746 page 1 (cnr)pan de cote gauche. xlm30 436946

Airwell
Réf fabricant: 373242
avec délai
sur devis
5751 page 1 (cnr) deflecteur verti

Airwell
Réf fabricant: 436435
avec délai
sur devis
5761 page 1 (cnr)couvercle mt xlm30 (436961

Airwell
Réf fabricant: 372335
avec délai
sur devis
5772 page 1 (cnr) support

Airwell
Réf fabricant: 371236
avec délai
sur devis
5793 page 1 (cnr)support platine

Airwell
Réf fabricant: 436035
avec délai
sur devis
5934 page 1 (cnr)cnr/palier central

Airwell
Réf fabricant: 371063
avec délai
sur devis
5943 page 1 (cnr)palier turbine gauche

Airwell
Réf fabricant: 371062
avec délai
sur devis
  (cnr)levier de liaison

Airwell
Réf fabricant: 436960
avec délai
sur devis
  Emballage st xlm30

Airwell
Réf fabricant: 900110
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité murale Airwell ST XLM 30 RCT (ON-OFF) 7SP022054A ainsi que des liens vers les articles Airwell. En parcourant la page Airwell, vous pourrez également trouver toutes les pièces Airwell présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
