Chaudière Oertli OFC M 1 (88885560)

OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

page 1

page 3

Position

Schéma

600673	Element arriere	1
600674	Element interm.ofc-47	2
600675	Element avant	3
600676	Nipple acier 74,92 peint	4
600679	Tige ass. d.8 lg 540 4 el.	5
600677	Tige ass.d.8 lg 210 2 el.	5
600678	Tige ass.d.8 lg 370 3 el.	5
600680	Bride emb exc.1 1/4	6
600681	Bride 1 1/4	7
121126	Joint epdm bride	8
600683	Bouchon n290 1	9
600684	Bouchon n290 1/2	10
600686	Depart de fumee cplt 4 elts	11
600685	Depart fumee cplt 2-3 elts	11
600687	Tampon de ramonage	11a
121870	Cordon d10,5 silicone au mètre	12
600689	Bouchon plein 2 1/2	13
600690	Bouchon 2 1/2 - 1/2	14
122632	Doigt de gant 1/2 lg160	15
120166	Ressort pr doigt de gant	15a
600693	Charn.sup droite-inf gauc	16
600694	Charn.inf droite-sup.gauc	17
600695	Plaquette pr montant gauche	18
600696	Plaquette pr montant droit	19
600698	Porte foyere cpl econox	20
600700	Isolat.porte foyere 3-4el	22
121417	Protect.porte foyere	22
600701	Tresse eversil carree 10	23
120266	Jeu turbul. inf. 2el.	24
120267	Chicanne inferieure	25
600706	Montant av.dr.cplt ofc	30
600707	Support jaquette ofc1	31
600708	Panneau arriere complet	32
600710	Panneau lat cplt 3 elts	34
600709	Panneau lat. cplt 2el ofc1	34
600711	Panneau lateral cplt 4 el.	34
600712	Panneau av.pr porte cplt	37
600713	Panneau avant ofc1	38
600714	Bride pleine non percee ...	39
600716	Joint double d.65 (x10)	39
600715	Raccord 1"-1.1/4"-1.1/2"	39
600721	Ecrou m12 (x20)	41

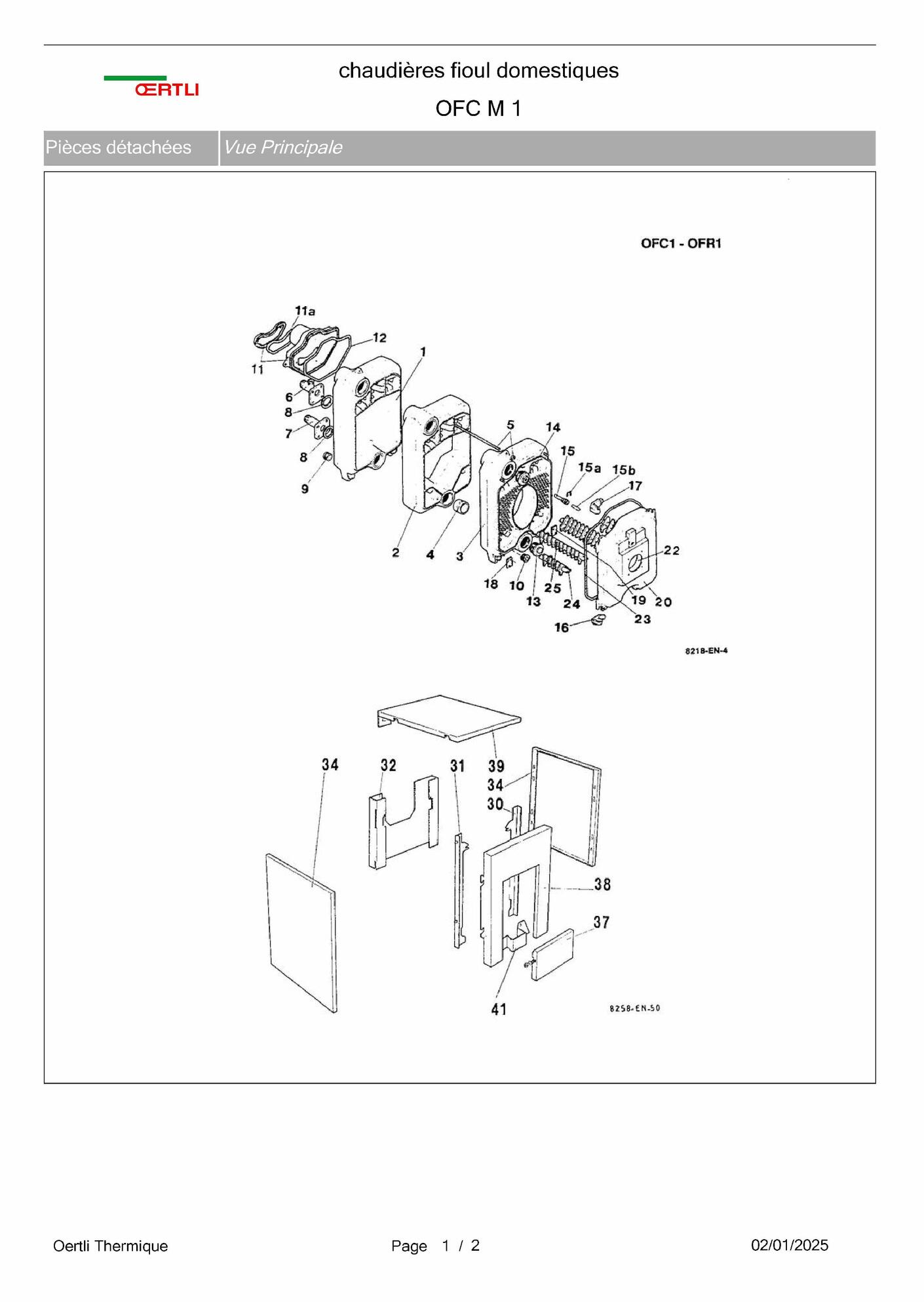

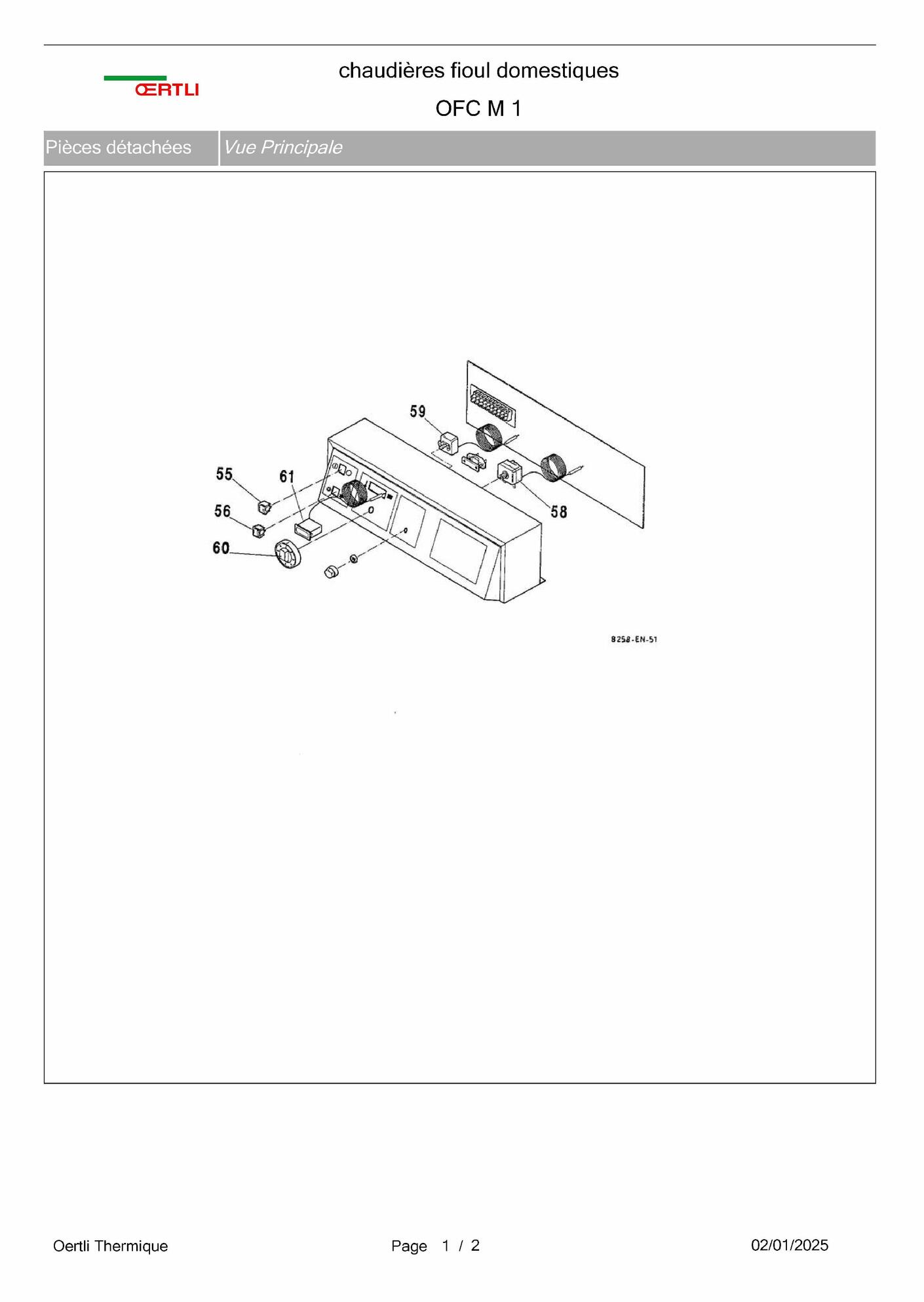

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Chaudière Oertli OFC M 1 (88885560)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Element arriere	Oertli Réf fabricant: 600673	avec délai sur devis
	2 page 1	Element interm.ofc-47	Oertli Réf fabricant: 600674	avec délai sur devis
	3 page 1	Element avant	Oertli Réf fabricant: 600675	avec délai sur devis
	4 page 1	Nipple acier 74,92 peint	Oertli Réf fabricant: 600676
	5 page 1	Tige ass. d.8 lg 540 4 el.	Oertli Réf fabricant: 600679	avec délai sur devis
	5 page 1	Tige ass.d.8 lg 210 2 el.	Oertli Réf fabricant: 600677	avec délai sur devis
	5 page 1	Tige ass.d.8 lg 370 3 el.	Oertli Réf fabricant: 600678	avec délai sur devis
	6 page 1	Bride de depart ofc	Oertli Réf fabricant: 600680
	7 page 1	Ventilateur 24v	Oertli Réf fabricant: 600681
	8 page 1	Joint pour bride 1"1/2	Oertli Réf fabricant: 121126
	9 page 1	Bouchon 1"	Oertli Réf fabricant: 600683
	10 page 1	Bouchon 1/2"	Oertli Réf fabricant: 600684
	11 page 1	Depart de fumee cplt 4 elts	Oertli Réf fabricant: 600686	avec délai sur devis
	11 page 1	Depart fumee cplt 2-3 elts	Oertli Réf fabricant: 600685	avec délai sur devis
	11a page 1	Tampon	Oertli Réf fabricant: 600687
	12 page 1	Joint d.10.5 silicone ( ...	Oertli Réf fabricant: 121870
	13 page 1	Bouchon 2" 1/2	Oertli Réf fabricant: 600689
	14 page 1	Reduction 2"1/2 - 1/2"	Oertli Réf fabricant: 600690
	15 page 1	Doigt de gant 1/2"-lg160	Oertli Réf fabricant: 122632
	15a page 1	Ressort de maintien	Oertli Réf fabricant: 120166
	16 page 1	Charn.sup droite-inf gauc	Oertli Réf fabricant: 600693	avec délai sur devis
	17 page 1	Charn.inf droite-sup.gauc	Oertli Réf fabricant: 600694	avec délai sur devis
	18 page 1	Plaquette pr montant gauche	Oertli Réf fabricant: 600695	avec délai sur devis
	19 page 1	Plaquette pr montant droit	Oertli Réf fabricant: 600696	avec délai sur devis
	20 page 1	Porte foyere cpl econox	Oertli Réf fabricant: 600698	avec délai sur devis
	22 page 1	Isolat.porte foyere 3-4el	Oertli Réf fabricant: 600700	avec délai sur devis
	22 page 1	Isolation porte foy. 2 el	Oertli Réf fabricant: 121417
	23 page 1	Tresse carre 10*10	Oertli Réf fabricant: 600701
	24 page 1	Jeu 2 turb. inf.2el bg5	Oertli Réf fabricant: 120266
	25 page 1	Chicanne inferieure	Oertli Réf fabricant: 120267	avec délai sur devis
	30 page 1	Montant av.dr.cplt ofc	Oertli Réf fabricant: 600706	avec délai sur devis
	31 page 1	Support jaquette ofc1	Oertli Réf fabricant: 600707	avec délai sur devis
	32 page 1	Panneau arriere complet	Oertli Réf fabricant: 600708	avec délai sur devis
	34 page 1	Panneau lat cplt 3 elts	Oertli Réf fabricant: 600710	avec délai sur devis
	34 page 1	Panneau lat. cplt 2el ofc1	Oertli Réf fabricant: 600709	avec délai sur devis
	34 page 1	Panneau lateral cplt 4 el.	Oertli Réf fabricant: 600711	avec délai sur devis
	37 page 1	Panneau av.pr porte cplt	Oertli Réf fabricant: 600712	avec délai sur devis
	38 page 1	Panneau avant ofc1	Oertli Réf fabricant: 600713	avec délai sur devis
	39 page 1	Bride pleine non percee ...	Oertli Réf fabricant: 600714	avec délai sur devis
	39 page 1	Joint double d.65 (x10)	Oertli Réf fabricant: 600716	avec délai sur devis
	39 page 1	Raccord 1"-1.1/4"-1.1/2"	Oertli Réf fabricant: 600715	avec délai sur devis
	41 page 1	Ecrou m12 (x20)	Oertli Réf fabricant: 600721	avec délai sur devis
	55 page 3	Interrupteur bipol.a4 183	Oertli Réf fabricant: 600722
	56 page 3	Interrupteur inverseur	Oertli Réf fabricant: 121886
	58 page 3	Thermostat de securite 100°	Oertli Réf fabricant: 120556
	59 page 3	Thermostat de reglage 30-90°	Oertli Réf fabricant: 121890
	60 page 3	Bouton de reglage +ergot	Oertli Réf fabricant: 121891
	61 page 3	Thermometre plat g.m.	Oertli Réf fabricant: 120559

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Oertli OFC M 1 (88885560) ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
