Ballon Chaffoteaux CHA 300 STAB 570 HPC MT

page 1

Position

Schéma

60003127	Resistance steatite 3000w 230v/380v	1
60002293	Embase + anode protech	2
60001841	Thermostat a canne l:450	3
60072531	Patte de fixation	6
60001108	Cablage electrode > c.i.	10
60002273	Cablage de masse	11
60000938	Cablage batterie	12
61401781	Cablage (violet) + barrette	13
61401779	Cablage (brun)	13
61401780	Cablage (vert)	13
60002294	Lampe temoin	18
998576	Vitre led l=10.8	19
65102462	Anode magnesie d:25,7 l:380 m8	23
60000681	Vis de fixation embase m 8-14 (6 pces)	30
60002136	Joint 9x4 l: 2500	32
60000682	Joint bride d:121.7-105-11.5	33
60000939	Cablage electrode > c.i.	34
60002295	Circuit imprime (3 ma)	36
65109749	Anode protech	37
925298	Batterie 9v-170 mah	39
60002296	Couvercle boitier	40
60000513	Fond de boitier	43
926044	Embout passe cable	44
65118634	Dielectric joint 3/4	53
60000801	Cablage thermostat	54
60002297	Voyant orange	68
60000935	Cablage	72
60002299	Kit de fixation	5001

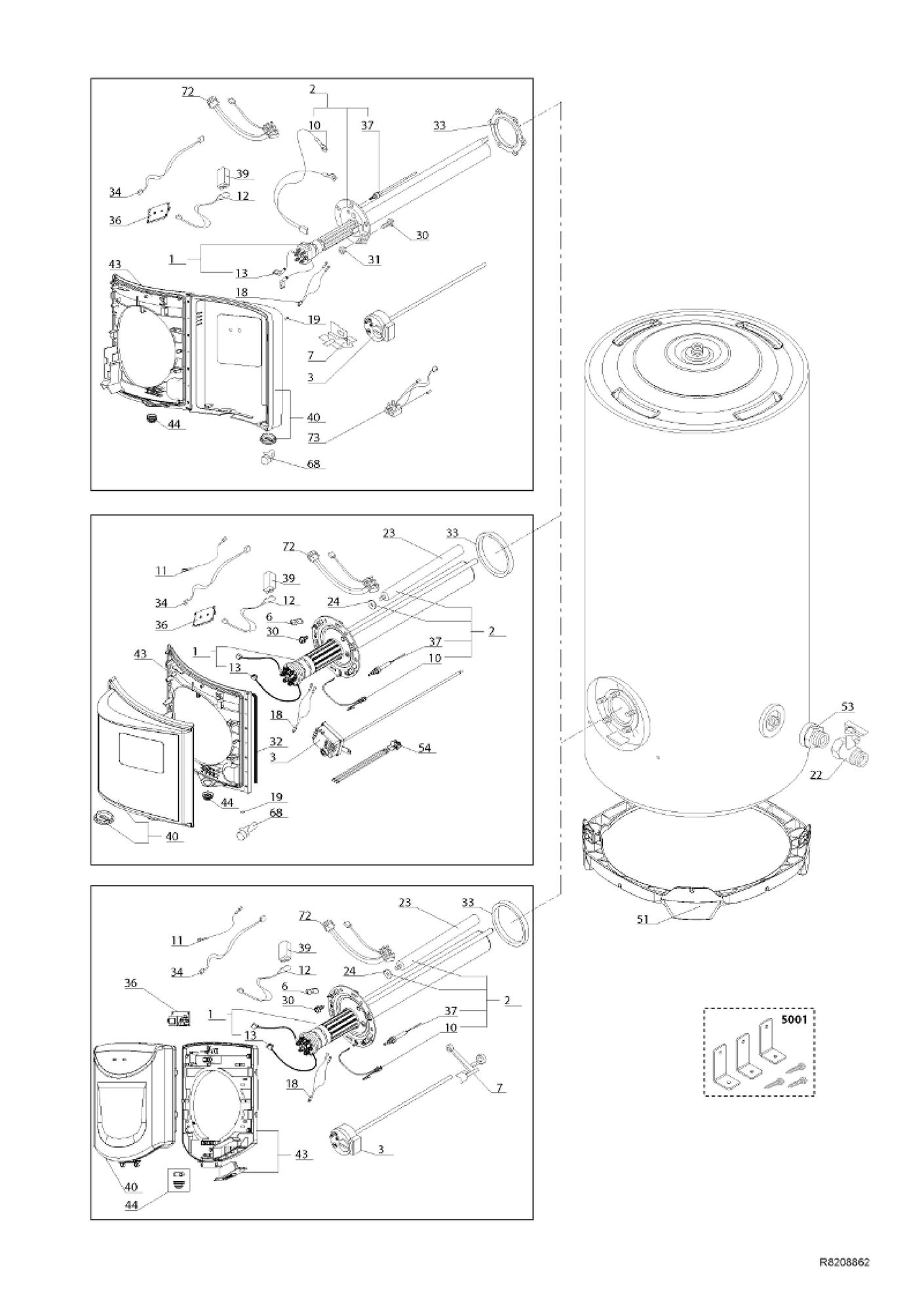

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Ballon Chaffoteaux CHA 300 STAB 570 HPC MT


Position vue éclatée

Article

Référence fabricant

Disponibilité et prix

1 page 1

Resistance steatite 3000w 230v/380v

Code article PEX: 422991

Chaffoteaux

Réf fabricant: 60003127

en stock

62,27 € TTC

2 page 1

Embase + anode protech

Code article PEX: 308139

Chaffoteaux

Réf fabricant: 60002293

en stock

119,90 € TTC

3 page 1

Thermostat a canne l:450

Code article PEX: 209242

Chaffoteaux

Réf fabricant: 60001841

en stock

69,49 € TTC

6 page 1

Patte de fixation

Code article PEX: 210564

Chaffoteaux

Réf fabricant: 60072531

± 3 jours ouvrés

5,21 € TTC

10 page 1

Cablage electrode > c.i.

Code article PEX: 208742

Chaffoteaux

Réf fabricant: 60001108

± 3 jours ouvrés

13,93 € TTC

11 page 1

Cablage de masse

Code article PEX: 269696

Chaffoteaux

Réf fabricant: 60002273

± 3 jours ouvrés

2,77 € TTC

12 page 1

Cablage batterie

Code article PEX: 208585

Chaffoteaux

Réf fabricant: 60000938

± 3 jours ouvrés

6,95 € TTC

13 page 1

Cablage (violet) + barrette

Code article PEX: 214776

Chaffoteaux

Réf fabricant: 61401781

± 3 jours ouvrés

19,08 € TTC

13 page 1

Cablage (brun)

Code article PEX: 214774

Chaffoteaux

Réf fabricant: 61401779

± 3 jours ouvrés

19,08 € TTC

13 page 1

Cablage (vert)

Code article PEX: 214775

Chaffoteaux

Réf fabricant: 61401780

± 3 jours ouvrés

19,08 € TTC

18 page 1

Lampe temoin

Code article PEX: 308140

Chaffoteaux

Réf fabricant: 60002294

obsolète

19 page 1

Vitre led l=10.8

Code article PEX: 223710

Chaffoteaux

Réf fabricant: 998576

± 3 jours ouvrés

2,78 € TTC

23 page 1

Anode magnesie d:25,7 l:380 m8

Code article PEX: 217693

Chaffoteaux

Réf fabricant: 65102462

en stock

18,16 € TTC

30 page 1

Vis h m8-14

Code article PEX: 212291

Chaffoteaux

Réf fabricant: 60000681

en stock

2,08 € TTC

32 page 1

Joint 9x4 l: 2500

Code article PEX: 209363

Chaffoteaux

Réf fabricant: 60002136

± 3 jours ouvrés

13,04 € TTC

33 page 1

Joint bride d:121.7-105-11.5

Code article PEX: 208358

Chaffoteaux

Réf fabricant: 60000682

en stock

6,50 € TTC

34 page 1

Cablage electrode > c.i.

Code article PEX: 208586

Chaffoteaux

Réf fabricant: 60000939

± 3 jours ouvrés

11,00 € TTC

36 page 1

Circuit imprime (3 ma)

Code article PEX: 283672

Chaffoteaux

Réf fabricant: 60002295

± 3 jours ouvrés

68,03 € TTC

37 page 1

Anode protech

Code article PEX: 553215

Chaffoteaux

Réf fabricant: 65109749

en stock

32,75 € TTC

39 page 1

Batterie 9v-170 mah

Code article PEX: 221950

Chaffoteaux

Réf fabricant: 925298

± 3 jours ouvrés

90,49 € TTC

40 page 1

Couvercle boitier

Code article PEX: 308141

Chaffoteaux

Réf fabricant: 60002296

± 3 jours ouvrés

64,42 € TTC

43 page 1

Fond de boitier

Code article PEX: 208215

Chaffoteaux

Réf fabricant: 60000513

± 3 jours ouvrés

23,78 € TTC

44 page 1

Embout passe cable

Code article PEX: 221986

Chaffoteaux

Réf fabricant: 926044

± 3 jours ouvrés

1,86 € TTC

53 page 1

Dielectric joint 3/4

Code article PEX: 485912

Chaffoteaux

Réf fabricant: 65118634

en stock

18,52 € TTC

54 page 1

Cablage thermostat

Code article PEX: 208467

Chaffoteaux

Réf fabricant: 60000801

± 3 jours ouvrés

13,75 € TTC

68 page 1

Voyant orange

Code article PEX: 308142

Chaffoteaux

Réf fabricant: 60002297

± 3 jours ouvrés

7,73 € TTC

72 page 1

Cablage

Code article PEX: 208582

Chaffoteaux

Réf fabricant: 60000935

± 3 jours ouvrés

31,69 € TTC

5001 page 1

Kit de fixation

Code article PEX: 308144

Chaffoteaux

Réf fabricant: 60002299

± 3 jours ouvrés

14,52 € TTC

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Ballon Chaffoteaux CHA 300 STAB 570 HPC MT ainsi que des liens vers les articles Chaffoteaux. En parcourant la page Chaffoteaux, vous pourrez également trouver toutes les pièces Chaffoteaux présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
